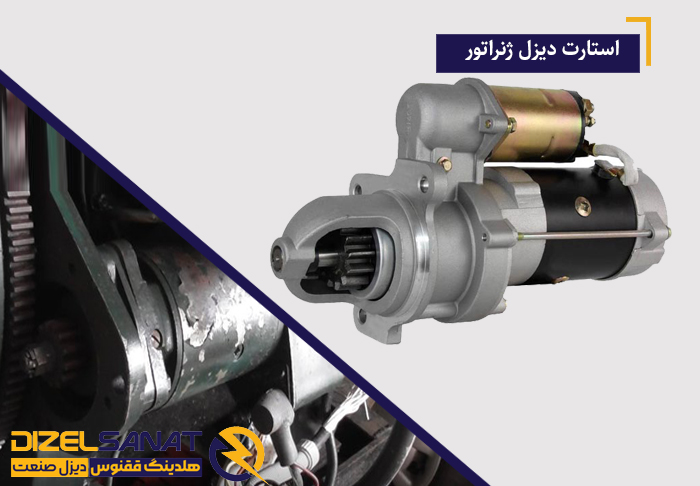

تعمیر استارت دیزل ژنراتور

دیزل ژنراتور ها از اجزای بسیار زیاد و متنوع و حساسی تشکیل شده اند. تقریبا هر دیزل ژنراتور دو برابر یک موتور دیزل (موتور خودرو سنگین) دارای قطعات و پیچیدگی اجزا و ساختار می باشد.

این موضوع هم به خاطر وجود دیزل متصل به موتور دیزل است. یکی از مهمترین قسمت هایی که در دیزل ژنراتور دچار خرابی شده و نیاز به عیب یابی و تعمیر دارد، استارت دیزل می باشد. در ادامه به مشکلات این قطعه و روش های تعمیر استارت دیزل ژنراتور بیشتر می پردازیم.

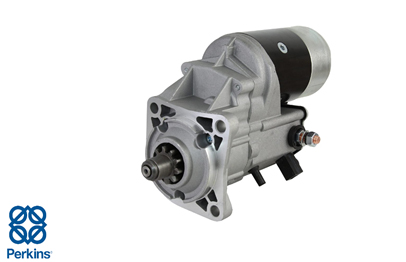

استارت دیزل ژنراتور پرکینز

استارت دیزل ژنراتور پرکینز وسیله ای است که جهت چرخش (میل لنگ) موتور احتراق داخلی به کار رفته میشود تا بتواند عملکرد کار موتور را تحت قدرت خود استارت کند. استارترها می توانند بصورت برقی ، پنوماتیک یا هیدرولیکی باشند.

در مورد موتورهای دیزل زنراتور های بسیار بزرگ ، استارت حتی می تواند بصورت یک موتور احتراق داخلی دیگر باشد.

موتورهای احتراق داخلی ، سیستم های فیدبک هستند که پس از استارت ، برای عملکرد وابسته به سیکل های احتراقی قبل می باشد و از آنها میتوان فیدبک گرفت.

در یک موتور چهار زمانه، سومین تکانه انرژی از سوخت را رها می کند و ضربه چهارم (اگزوز) را نیرو می بخشد و همچنین دو ضربه اول (ورودی ، فشرده سازی) چرخه بعدی همین ضربات و همچنین قدرت بار خارجی موتور را به تشکیل میدهد.

برای استارت چرخه اول در آغاز هر بخش خاص ، دو ضربه اول باید به صورتی دیگر از خود موتور تولید شوند. موتور استارتر برای این منظور مورد استفاده قرار می گیرد و پس از شروع کار موتور نیاز نمی باشند.

انواع استارت دیزل ژنراتور

استارت الکتریکی ( برقی – Electric Start )

رایج ترین نوع در اکثر دیزل ژنراتور ها

از استارت موتور برقی و باتری استفاده میکند.
شامل : موتور استارتر , باتری , شارژر باتری , رله استارت

استارت پنوماتیک (بادی – Air Start )

برای دیزل ژنراتور های بزرگ و دریایی استفاده میشود.

استفاده از هوای فشرده برای چرخاندن موتور.

استارت هیدرولیکی ( Hydraulic Start )

استفاده از فشار هیدرولیک برای چرخاندن موتور

برای آشنایی در مورد اورهال دیزل ژنراتور و مراحل آن مقالات زیر را مطالعه کنید.

نوشته های مشابه

انواع حالات اورهال دیزل ژنراتور

تعمیر پمپ دیزل ژنراتور

استارت دیزل ژنراتور

تعمیر ECU دیزل ژنراتور

نشانه های خرابی استارت

استارت صدا دارد ولی موتور نمیچرخد
استارت صدا نمیدهد
استاترت کند میچرخد
صدای استارت جیرجیر یا تقه دارد

وقتی که استارت به هیچ عنوان کار نمیکند و با فشار دادن شاسی استارت هیچ عکس العملی از خود نشان نمیدهد معمولا موارد زیر ممکن است اتفاق افتاده باشد:

قسمت انتهایی سوئیچ استارت دچار ایراد شده است.
اتمام شارژ باتری ها یا اتمام عمر باتری
مشکل در بست نگه دارنده باتری
اشکال و ایراد در رله فرمان استارت دیزل ژنراتور
ایراد در اتومات استارت دیزل ژنراتور
ارتباط بین زغال و کلکتور قطع است
اتصال کوتاه یا شکستگی قطعات داخلی استارت دیزل ژنراتور

فرم درخواست قطعات یدکی دیزل ژنراتور و ژنراتور گازی

مراحل تعمیر استارت دیزل ژنراتور

بررسی اولیه علائم خرابی

قبل از باز کردن استارت، این موارد را چک کنید:

استارت عمل نمی‌کند یا فقط “تق تق” می‌زند
موتور کند می‌چرخد
استارت داغ می‌شود
بوی سوختگی یا صداهای غیرعادی هنگام استارت زدن

این نشانه‌ها باعث می‌شود تمرکز تعمیر روی بخش‌های مشخصی قرار گیرد.

کنترل تغذیه الکتریکی

گاهی مشکل از خود استارت نیست.

باتری: ولتاژ باید 12V یا 24V (بسته به سیستم) و آمپراژ کافی باشد.
اتصالات: سرباتری‌ها، کابل منفی و مثبت، اکسیدشدگی یا شل بودن.
فیوزها و رله استارت را بررسی کنید.

باز کردن و بررسی استارت

پس از اطمینان از سالم بودن برق:

✳ بخش‌های اصلی استارت که باید بررسی شوند:

آرمیچر
بالشتک‌ها (فیلد یا استاتور)
زغال‌ها (براش)
اتوماتیک استارت (سلونوئید)
دنده استارت / Bendix
بلبرینگ یا بوش‌ها

عیب‌یابی قطعه به قطعه

🔹 زغال‌ها (Brushes)

کوتاه‌شدن → تعویض

گیرکردن داخل هولدر → تمیزکاری

چرب شدن یا سوختگی → تعویض

🔹 آرمیچر

تست اتصال کوتاه با دستگاه “Growler”

کنترل کموتاتور برای سوختگی یا شیارهای عمیق

چرخاندن روان

در صورت خرابی → تراش کموتاتور یا تعویض آرمیچر.

🔹 اتوماتیک استارت (سلونوئید)

علائم خرابی:

صدای “تق تق” بدون چرخش

استارت نزدن کامل

راه‌حل: تعویض یا سرویس داخلی.

🔹 دنده استارت / Bendix

لغزش دارد؟ → خراب است و باید تعویض شود

خشکی یا گیر کردن → شستشو + گریس کاری مناسب

🔹 بلبرینگ و بوش‌ها

لقی بیش از حد → تعویض

روغنی شدن یا خشکی → سرویس و گریس‌کاری

مونتاژ و تست نهایی

پس از تعمیر:

استارت را روی میز تست (Bench Test) با باتری امتحان کنید.
باید سریع و بدون لرزش بچرخد.
سپس روی دیزل ژنراتور نصب کنید و تست نهایی انجام دهید.

استارت دیزل ژنراتور یکی از قطعات کلیدی برای روشن کردن موتور است و خرابی آن می‌تواند باعث توقف عملکرد ژنراتور شود. این قطعه در انواع برقی، پنوماتیک و هیدرولیکی موجود است و عملکرد صحیح آن وابسته به سلامت باتری، رله، اتصالات و اجزای داخلی مانند آرمیچر، زغال‌ها، دنده Bendix و بلبرینگ‌هاست.

نشانه‌های رایج خرابی شامل صدای غیرعادی، چرخش کند یا عدم چرخش استارت و داغ شدن آن می‌باشد. برای تعمیر اصولی، ابتدا سیستم تغذیه برق بررسی می‌شود و سپس قطعات داخلی استارت عیب‌یابی، تمیزکاری، سرویس یا تعویض می‌شوند. پس از تعمیر، استارت روی میز تست آزمایش شده و سپس روی ژنراتور نصب می‌شود تا عملکرد مطمئن آن تأیید شود.
