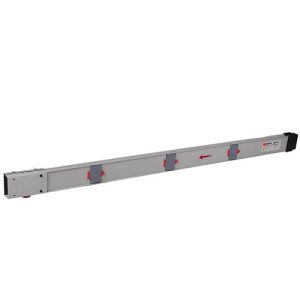

باسداکت مدل E-Line MK
باسداکت مدل E-Line MK راه‌حل‌های انعطاف‌پذیر و مقرون به صرفه ای را برای انتقال و توزیع برق در شرکت‌های کوچک، کارگاه‌ها و تأسیسات صنعتی ارائه می‌کنند.
محدوده MK Busbar راه حل های مقرون به صرفه ای را برای نیاز به مقادیر مختلف انرژی از طریق طیف وسیعی از جعبه های لوله پلاستیکی ارائه می دهد. این نوع باسداکت برای تامین انرژی تا ۲۲۵ آمپر طراحی شده اند.
مزایای باسداکت E-Line MK
> کلاس حفاظت IP55
> دارای گزینه های هادی آلومینیومی یا مسی
> دارای هادی ها کاملاً قلع اندود شده

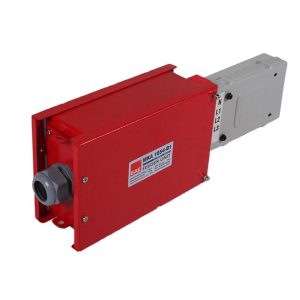

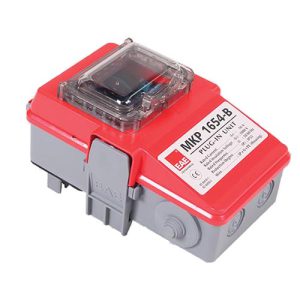

> در هر ۵۰ سانتی متر از هر دو طرف به صورت استاندارد پریزهای شیر را وصل کنید
> دارای گزینه Clean Earth
> محفظه فولادی رنگ شده RAL 7038
> هادی اختیاری E-Line را می توان در سیستم E-Line MK Busbar پیکربندی کرد.
> ماژول های زانویی عمودی، افقی و انبساط در یک ماژول ارائه می شوند.
>زانو های افقی یا عمودی را میتوان به راحتی در هر در زوایای قرار داد.
> امکان تامین جریان از مجموع ۱۰ نقطه در دو طرف سیستم شینه به صورت استاندارد ارائه می شود.
> دارای ایمنی تضمین شده است تا زمانی که درپوش‌های IP باسبار باز باشد یا جعبه‌های tap off در موقعیت خاموش باشد .
جنس شینه و جریان نامی | |
| باسداکت مسی | باسداکت آلومینیومی |
160A / 225A | 100A / 160A / 225A |
کاربرد E-Line MK Busbar :
شرکت های کوچک
مناطق تولید محلی در کارخانه ها و کارگاه ها
تاسیسات نساجی
تجهیزات خودروسازی
صنایع فرعی خودروسازی
تاسیسات صنعتی کوچک
مراکز خرید
مراکز داده
بازارهای بزرگ
مشخصات فنی باسداکت مدل E-Line MK
Aluminium Conductor (MKA) | |
| IEC 61439-6, TS EN 61439-6, IEC 61439-1, TS EN 61439-1 | استاندارد |
| Ui V 690 | دسته ولتاژ جداسازی |
| Ue V 690 | حداکثر ولتاژ عملیاتی نامی |
| f Hz 50 | فرکانس نامی |
| III | درجه آلودگی |
| IP55 | درجه حفاظت |
| Plug-in Busbar IK07 | ضربه های مکانیکی خارجی (IK Code)* |
| جریان نامی | باسبار کد | L1,L2,L3,N | PE (5 ) | PE (Sheet Metal ) | سطح مقطع | وزن باسبار (۴ هادی ) | وزن باسبار (۵ هادی ) |
|---|---|---|---|---|---|---|---|
| A | mm² | mm² | mm² | mm² | kg/m | kg/m | |
| ۱۰۰ | ۱۰ | ۴۷.۲۵ | ۴۷.۲۵ | ۱۹۸ | ۱۰.۵*۴.۵ | ۲.۳۵ | ۲.۵۰ |
| ۱۶۰ | ۱۶ | ۷۶.۵۰ | ۷۶.۵۰ | ۱۹۸ | ۱۷*۴.۵ | ۲.۷۰ | ۲.۹۰ |
| ۲۲۵ | ۲۲ | ۱۰۸.۰۰ | ۱۰۸.۰۰ | ۱۹۸ | ۲۲.۵*۴.۸ | ۳.۲۳ | ۴.۰۸ |
Copper Conductor (MKC) | |
| IEC 61439-6, TS EN 61439-6, IEC 61439-1, TS EN 61439-1 | استاندارد |
| Ui V 690 | دسته ولتاژ جداسازی |
| Ue V 690 | حداکثر ولتاژ عملیاتی نامی |
| f Hz 50 | فرکانس نامی |
| III | درجه آلودگی |
| IP55 | درجه حفاظت |
| Plug-in Busbar IK07 | ضربه های مکانیکی خارجی (IK Code)* |
| جریان نامی | باسبار کد | L1,L2,L3,N | PE (5 ) | PE (Sheet Metal ) | سطح مقطع | وزن باسبار (۴ هادی ) | وزن باسبار (۵ هادی ) |
|---|---|---|---|---|---|---|---|
| A | mm² | mm² | mm² | mm² | kg/m | kg/m | |
| ۱۶۰ | ۱۶ | ۴۷.۲۵ | ۴۷.۲۵ | ۱۹۸ | ۱۰.۵*۴.۵ | ۳.۳۰ | ۳.۷۰ |
| ۲۲۵ | ۲۰۰ | ۷۶.۵۰ | ۷۶.۵۰ | ۱۹۸ | ۱۷*۴.۵ | ۴.۵۰ | ۵.۲۰ |
جهت مشاوره خرید و استعلام قیمت باسداکت با کارشناسان دیزل صنعت تماس بگیرید. (۳۳۳۵۹۸۱۸ – ۰۴۱ )
