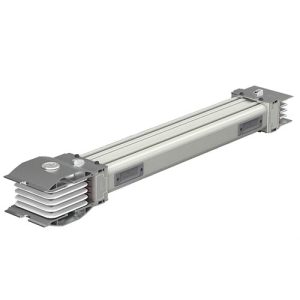

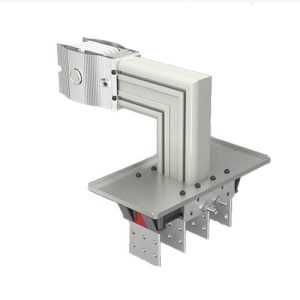

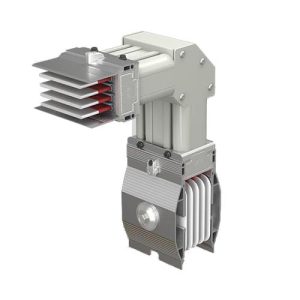

باسداکت مدل E-Line CCR

محفظه آلومینیومی مواد کامپوزیتی “DUROCOMP” را می پوشاند، که از مواد معدنی سیلیسیم خالص و رزین اپوکسی ساخته شده است و دارای ویژگی های دما و عملکرد مکانیکی عالی است و باسداکت مدل E-Line CCR را از عناصر خارجی عایق می کند.

مزایای باسداکت E-Line CCR

استفاده از میله های رزین ریخته گری در محیط های بیرونی، انتقال گالری، کارخانه های شیمیایی، کاربردهای بندرگاهی و تونل ها، به جای کابل هایی که به صورت اجباری استفاده می شوند، مزایای زیادی را فراهم می کند. به لطف افزودنی های برتر انتقال حرارت مورد استفاده در سیستم Busbar، گرمای تولید شده در هادی ها به راحتی از طریق محفظه به محیط منتقل می شود.

› مطابق با استانداردهای ۶۱۴۳۹-۶

> دارای حفاظت سطح IP 68 در فضای باز

> مقاوم در برابر خوردگی

› مقاوم در برابر مواد شیمیایی

> استفاده در محیط های گرمسیری

› مقاومت برتر در برابر اتصال کوتاه

>مقاومت در برابر انبساط شعله

> می تواند در هنگام آتش سوزی عمل کند

> سازگار با ماژول های E-Line KX

> استقامت مکانیکی برتر

جنس شینه و جریان نامی
باسداکت مسی	باسداکت آلومینیومی
۶۵۰A / 850A / 1000A / 1250A / 1600A / 2000A / 2500A / 3200A / 3400A / 4000A / 4500A / 5000A / 5750A / 6300A	۶۰۰A / 800A/1250A / 1600A / 2000A / 2500A / 3000A / 3300A / 3600A / 4000A / 4500A / 5000A / 5400A

مشخصات فنی باسداکت مدل E-Line CCR

Aluminium Conductor (Al)
IEC 61439-6:2012 Ed.1 IEC 61439-1 Ed.2:2011, TS EN 61439-1: 2011	استاندارد
Ui V 1000	ولتاژ جداسازی نامی
Ue V ۱۰۰۰	حداکثر ولتاژ عملیاتی نامی
Uimp kV 12	ولتاژ مقاومتی ضربه ای
f Hz 50	فرکانس نامی
III	درجه آلودگی
IP 68	درجه حفاظت
۵۰J, >IK10	ضربه های مکانیکی خارجی (IK Code)*

جریان نامی	باسبار کد	L1, L2, L3	PE	کل سطح مقطع	وزن باسبار (۴ هادی )
A		mm²	mm²	mmxmm	kg/m
۶۰۰	۰۶	۲۴۰	۱۱۷۹	۴۰*۶	۱۲
۸۰۰	۰۹	۴۸۰	۱۷۸۴	۸۰*۶	۱۷
۱۲۵۰	۱۲	۶۶۰	۱۹۸۴	۱۱۰*۶	۲۲
۱۶۰۰	۱۶	۹۶۰	۲۳۷۹	۱۶۰*۶	۳۰
۲۰۰۰	۲۳	۱۵۰۰	۳۰۵۲	۲۵۰*۶	۴۴
۲۵۰۰	۲۹	۱۶۸۰	۴۵۶۹	۱۴۰۶۲	۵۴
۳۰۰۰	۳۱	۱۹۲۰	۵۷۵۸	۱۶۰۶۲	۶۲
۳۳۰۰	۳۳	۲۱۶۰	۵۰۱۰	۱۸۰۶۲	۶۷
۳۶۰۰	۳۷	۲۴۰۰	۵۱۳۳	۲۰۰۶۲	۷۴
۴۰۰۰	۴۰	۲۵۲۰	۶۸۵۴	۱۴۰۶۳	۸۱
۴۵۰۰	۴۵	۲۸۸۰	۷۱۳۷	۱۶۰۶۳	۹۲
۵۰۰۰	۵۰	۳۲۴۰	۷۵۱۵	۱۸۰۶۳	۱۰۴
۵۴۰۰	۵۴	۳۶۰۰	۷۶۹۹	۲۰۰۶۳	۱۱۰

Copper Conductor (Cu)
IEC 61439-6:2012 Ed.1 IEC 61439-1 Ed.2:2011, TS EN 61439-1: 2011	استاندارد
Ui V 1000	ولتاژ جداسازی نامی
Ue V 1000	حداکثر ولتاژ عملیاتی نامی
Uimp kV 12	ولتاژ مقاومتی ضربه ای
f Hz 50	فرکانس نامی
III	درجه آلودگی
IP 68	درجه حفاظت
۵۰J, >IK10	ضربه های مکانیکی خارجی (IK Code)*

جریان نامی	باسبار کد	L1, L2, L3	PE4	کل سطح مقطع	وزن باسبار (۴ هادی )
A		mm²	mm²	mmxmm	mm²
۶۵۰	۰۶	۲۴۰	۱۱۷۹	۴۰*۶	۲۱
۸۵۰	۰۸	۲۷۰	۱۲۶۱	۴۵*۶	۲۳.۵
۱۰۰۰	۱۰	۳۳۰	۱۲۶۱	۵۵*۶	۲۳.۵
۱۲۵۰	۱۲	۴۸۰	۱۷۸۴	۸۰*۶	۳۱
۱۶۰۰	۱۶	۶۶۰	۱۹۸۴	۱۱۰*۶	۴۱
۲۰۰۰	۲۰	۹۰۰	۲۳۷۹	۱۵۰*۶	۵۴.۷۵
۲۵۰۰	۲۵	۹۶۰	۳۵۶۸	(۸۰۶)۲	۶۱.۲۵
۳۲۰۰	۳۲	۱۳۲۰	۳۶۹۸	(۱۱۰۶)۲	۸۲
۳۴۰۰	۳۴	۱۵۰۰	۴۴۳۰	(۱۲۵۶)۲	۹۲.۵
۴۰۰۰	۴۰	۱۶۸۰	۴۵۶۹	(۱۴۰۶)۲	۱۰۲
۴۵۰۰	۴۵	۲۱۶۰	۵۰۱۰	(۱۸۰۶)۲	۱۴۰
۵۰۰۰	۵۰	۲۲۵۰	۶۶۴۵	(۱۲۵۶)۳	۱۳۸
۵۷۵۰	۵۷	۲۸۸۰	۷۱۳۷	(۱۶۰۶)۳	۱۶۶.۳۸
۶۳۰۰	۶۳	۳۲۴۰	۷۵۱۵	(۱۸۰۶)۳	۲۱۱
