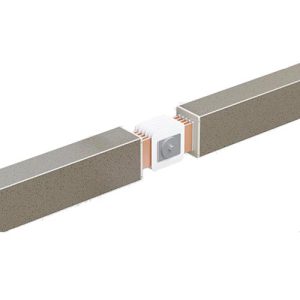

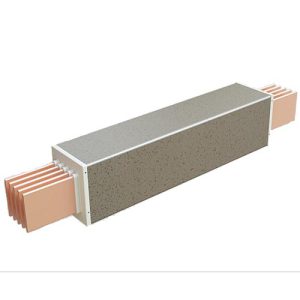

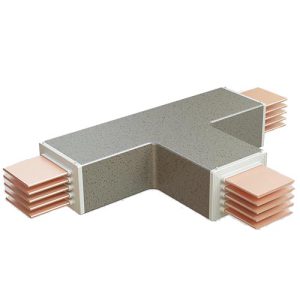

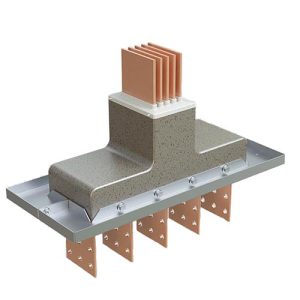

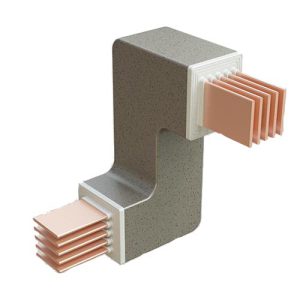

باسداکت مدل E-Line CR
سیستم های ترانکینگ باسبار (E-Line CR Busbar: Cast Resin Busbar) انتقال و توزیع جریان الکتریکی را بین ۶۳۰ تا ۶۳۰۰ آمپر فراهم می کند.
این باسبار داری مقاوم در برابر انفجار و سازگار با ماژول های باسبار E-line KX میباشد.
کلاس حفاظتی IP 68 .
ماده سنتز شده “DUROCOMP” که دارای درجه حرارت بالا و استحکام کاری مکانیکی است که از مواد معدنی سیلیکون خالص انتخاب شده و رزین اپوکسی تشکیل شده است، بنابراین از شین E-Line CR در برابر ضربه های خارجی محافظت می کند.
مزایای باسبار E-Line CR
استفاده از “شیشه های رزین ریخته گری” در محیط های بیرونی، انتقال گالری ها، کارخانه های شیمیایی، برنامه های بندری، تونل ها به جای کابل هایی که به صورت اجباری اعمال می شوند، مزایای بسیاری را ارائه می دهد. گرمای تشکیل شده در هادی ها به دلیل مواد افزودنی با قابلیت انتقال حرارت بالا در سیستم شینه به راحتی از طریق بدنه به محیط منتقل می شود.
- کلاس حفاظت IP68 و IP69k
- قابلیت هادی ۳، ۴، ۴.۵، ۵ و ۶
- قابلیت Clean earth
- انطباق با الزامات لرزه ای مطابق با استانداردهای IEC 60068-3-3، IEC 60068-2-57 و IEEE 693
- دارای ۳ ساعت مقاومت در برابر آتش مطابق با ISO 834
- تداوم جریان E60 و E120 در شرایط آتش سوزی مطابق با DIN 4102-12
- کلاس حفاظتی ATEX
- کلاس حفاظت محیط بیرونی IP 68
- مقاوم در برابر خوردگی
- مقاوم در برابر مواد شیمیایی
- مقاوم در برابر آفات
- قابل استفاده در محیط های گرمسیری
- استحکام مکانیکی بالایی
- بدون افکت پشته
- مقاومت در برابر اتصال کوتاه
- مقاوم در برابر آتش
- تداوم جریان در شرایط آتش سوزی
- سازگار با ماژول های E-Line KX
جنس شینه و جریان نامی | |
| باسداکت مسی | باسداکت آلومینیومی |
۸۰۰A / 1000A / 1250A / 1600A / 2000A / 2500A / 3000A / 3200A / 3600A / 4000A / 5000A / 6300A | ۶۳۰A / 800A / 1000A / 1250A / 1600A / 2000A / 2250 A / 2500A /3000A / 3200A / 3600 A / 4000A / 5000A |
مشخصات فنی باسداکت E-Line CR
Aluminium Conductor (Al) | |
| IEC 61439-6, TS EN 61439-6, IEC 61439-1, TS EN 61439-1 | استاندارد |
| Ui V 1000 | ولتاژ جداسازی نامی |
| Ue V ۱۰۰۰ | حداکثر ولتاژ عملیاتی نامی |
| Uimp kV 12 | ولتاژ مقاومتی ضربه ای |
| f Hz 50 | فرکانس نامی |
| III | درجه آلودگی |
| IP 68 | درجه حفاظت |
| ۵۰J, greater than IK10 | ضربه های مکانیکی خارجی (IK Code)* |
| Basic Protection (HD 60364-4-41, Clause A1) | حفاظت برای ایمنی |
| جریان نامی | باسبار کد | L1,L2,L3,N | PE (5 ) | کل سطح مقطع | وزن باسبار (۵ هادی ) |
|---|---|---|---|---|---|
| A | mm² | mm² | mmxmm | kg/m | |
| ۶۳۰ | ۰۶ | ۲۴۰ | ۲۴۰ | ۴۰*۶ | ۲۸ |
| ۸۰۰ | ۰۸ | ۳۳۰ | ۳۳۰ | ۵۵*۶ | ۳۳ |
| ۱۰۰۰ | ۱۰ | ۴۸۰ | ۴۸۰ | ۸۰*۶ | ۴۰.۴ |
| ۱۲۵۰ | ۱۲ | ۶۶۰ | ۶۶۰ | ۱۱۰*۶ | ۴۹.۹ |
| ۱۶۰۰ | ۱۶ | ۹۶۰ | ۹۶۰ | ۱۶۰*۶ | ۶۴.۹ |
| ۲۰۰۰ | ۲۰ | ۱۲۰۰ | ۱۲۰۰ | ۲۰۰*۶ | ۷۷ |
| ۲۵۰۰ | ۲۵ | ۱۵۰۰ | ۱۵۰۰ | ۲۵۰*۶ | ۹۰ |
| ۲۲۵۰ | ۲۳ | ۱۳۲۰ | ۱۳۲۰ | (۱۱۰*۶)۲ | ۹۷.۳ |
| ۳۰۰۰ | ۳۰ | ۱۹۲۰ | ۱۹۲۰ | (۱۶۰*۶)۲ | ۱۲۹ |
| ۳۲۰۰ | ۳۳ | ۲۰۴۰ | ۲۰۴۰ | (۱۷۰*۶)۲ | ۱۳۹.۳ |
| ۳۶۰۰ | ۳۶ | ۲۴۰۰ | ۲۴۰۰ | (۲۰۰*۶)۲ | ۱۵۱.۸ |
| ۴۰۰۰ | ۴۰ | ۳۰۰۰ | ۳۰۰۰ | (۲۵۰*۶)۲ | ۱۸۸ |
| ۵۰۰۰ | ۵۰ | ۳۶۰۰ | ۳۶۰۰ | (۲۰۰*۶)۳ | ۲۲۴.۹ |
Copper Conductor (Cu) | |
| IEC 61439-6:2012 Ed.1 ; IEC 61439-1 Ed.2:2011, TS EN 61439-1: 2011 | استاندارد |
| Ui V 1000 | ولتاژ جداسازی نامی |
| Ue V 1000 | حداکثر ولتاژ عملیاتی نامی |
| Uimp kV 12 | ولتاژ مقاومتی ضربه ای |
| f Hz 50 | فرکانس نامی |
| III | درجه آلودگی |
| IP 68 | درجه حفاظت |
| ۵۰J, greater than IK10 | ضربه های مکانیکی خارجی (IK Code)* |
| Basic Protection (HD 60364-4-41, Clause A1) | حفاظت برای ایمنی |
| جریان نامی | باسبار کد | L1,L2,L3,N | PE (5 ) | کل سطح مقطع | وزن باسبار (۵ هادی ) |
|---|---|---|---|---|---|
| A | mm² | mm² | mmxmm | mm² | |
| ۸۰۰ | ۰۸ | ۲۴۰ | ۲۴۰ | ۴۰*۶ | ۳۵.۶ |
| ۱۰۰۰ | ۱۰ | ۳۳۰ | ۳۳۰ | ۵۵*۶ | ۴۳.۴ |
| ۱۲۵۰ | ۱۲ | ۴۸۰ | ۴۸۰ | ۸۰*۶ | ۵۵.۶ |
| ۱۶۰۰ | ۱۶ | ۶۶۰ | ۶۶۰ | ۱۱۰*۶ | ۷۰.۳ |
| ۲۰۰۰ | ۲۰ | ۹۶۰ | ۹۶۰ | ۱۶۰*۶ | ۹۵.۳ |
| ۲۵۰۰ | ۲۵ | ۱۲۰۰ | ۱۲۰۰ | ۲۰۰*۶ | ۱۱۴ |
| ۳۰۰۰ | ۳۰ | ۱۳۲۰ | ۱۳۲۰ | (۱۱۰*۶)۲ | ۱۳۹.۴ |
| ۳۲۰۰ | ۳۲ | ۱۵۰۰ | ۱۵۰۰ | (۱۲۵*۶)۲ | ۱۵۶.۵ |
| ۳۶۰۰ | ۳۶ | ۱۶۸۰ | ۱۹۲۰ | (۱۴۰*۶)۲ | ۱۷۳ |
| ۴۰۰۰ | ۴۰ | ۱۹۲۰ | ۱۹۲۰ | (۱۶۰*۶)۲ | ۲۰۰ |
| ۵۰۰۰ | ۵۰ | ۲۴۰۰ | ۲۴۰۰ | (۲۰۰*۶)۲ | ۲۲۶ |
| ۶۳۰۰ | ۶۳ | ۳۶۰۰ | ۳۶۰۰ | (۲۰۰*۶)۳ | ۳۳۶.۱ |
جهت مشاوره خرید و استعلام قیمت باسداکت با کارشناسان دیزل صنعت تماس بگیرید. (۳۳۳۵۹۸۱۸ – ۰۴۱ )
