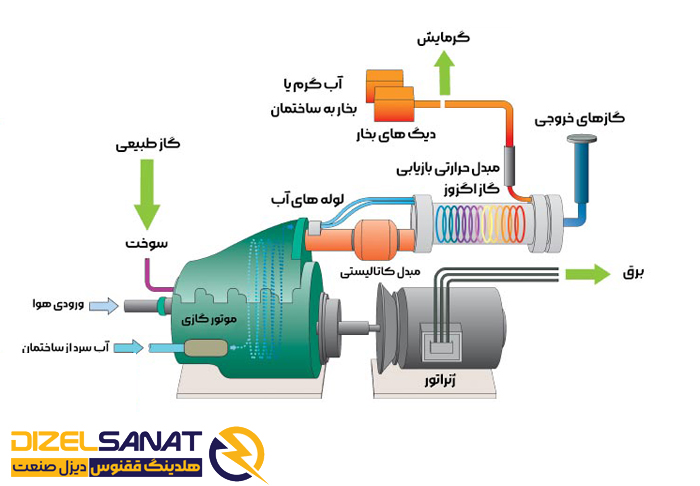

اجزای ژنراتور گازی

شاید برایتان ین سوال پیش آمده که ژنراتور گازی چیست ؟

اجزای ژنراتور گازی چگونه کار میکنند تا برق مورد نیاز ما را تولید کند ؟

حتما شما هم هنگام خرید مولد های گازسوز یکی از بزرگترین دغدغه هایتان کمبود اطلاعات در خصوص موتور برق گازسوز و ژنراتور گازی بوده که دستگاه را کامل تشریح کند.

ما امروز قصد داریم مشکل شما را حل کنیم.

شما بعد مطالعه این مقاله میدانید اجزای ژنراتور گازی چگونه کار میکنند.

مطالعه : دیزل ژنراتور با ژنراتور بنزینی

مطالعه ببشتر : نحوه عملکرد ژنراتور گازی

ژنراتور گازی

قبل از شروع هر چیز بهتر است بدانیم که از ترکیب یک موتور گازسوز و یک ژنراتور میتوان یک ژنراتور یا موتور برق گازسوز ساخت که توسط آن برق تولید کنیم.

در ادامه نحوه عملکرد آن را کامل توضیح میدهیم.

انواع ژنراتور گازی برند ین باخر ، کاترپیلار، وارتسیلا و MWM در دیزل صنعت.



موتور گازسوز

هر ژنراتور گازی شامل یک موتور بوده که، موتور دستگاهی میباشد که یک انرژی یا یک سوخت را به انرژی مکانیکی تبدیل می‌کند.

ورودی موتور ، گاز CNG یا LPG است که با ایجاد احتراق در سیلندرهای موتور در خروجی به شما انرژی مکانیکی می‌دهد.

و موجب ایجاد چرخش شفت موتور میگردد تا با اتصال آن به ژنراتور یا آلترناتور بتوان برق تولید کرد.

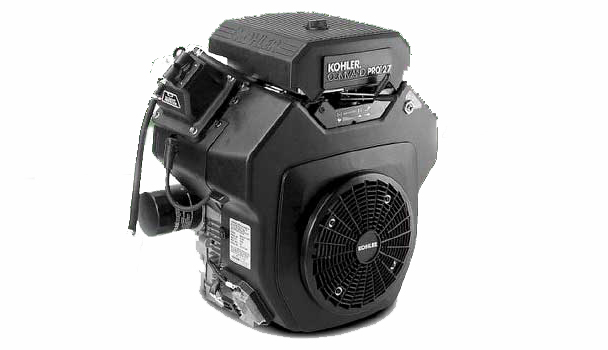

موتور ژنراتور گازی

شرح اجزای موتور گازسوز را در ادامه مطالعه خواهید کرد.

ژنراتور (آلترناتور)

آلترناتور وسیله ای میباشد که انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند.

این کار توسط یک سیم پیچ چرخشی و یک سیم پیچ ثابت انجام میشود.

شفت موتور سیم پیچ چرخشی را در درون سیم پیچ ثابت میچرخاند.

و از این چرخش یک انرژی الکترومغناطیسی ایجاد میشود که موجب تولید برق در خروجی ژنراتور یا آلترناتور می‌شود.

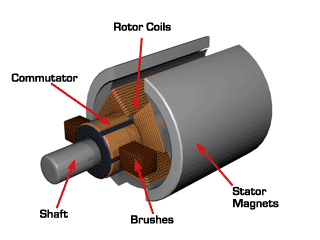

نحوه کار آلترناتور که چرخش روتور در استاتور را نشان میدهد





اجزای موتور

مخزن روغن

مخزن روغن محل قرارگیری و ریختن روغن موتور میباشد.

فیلتر روغن

فیلتر روغن از ورود  آلاینده ها به داخل روغن موتور جلوگیری میکند. و موجب می‌شود وقتی که روغنی در داخل موتور است تمیز و با کیفیت باقی بماند.

این کار عمر موتور را بالا برده و عملکرد موتور را بهتر میکند.

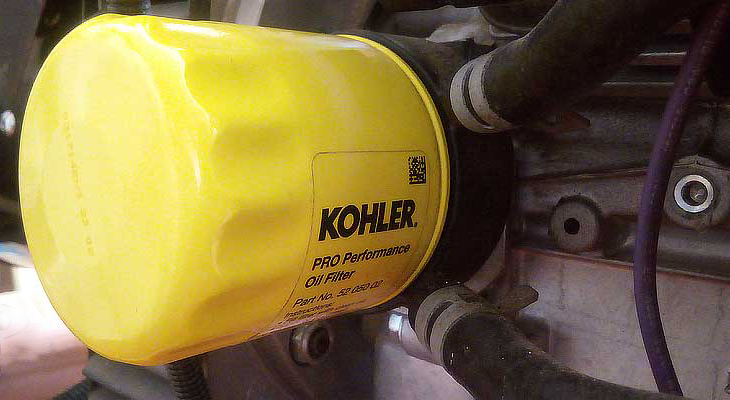

فیلتر روغن موتور برق گازسوز

خنک کننده

موتور ها هنگام کار به دلیل سوختن سوخت در موتور گرمای بالایی ایجاد میکنند ،

درنتیجه برای خنک کردن موتور و کاهش دمای آن نیاز به یک وسیله است.

در بیشتر موتورها از رادیاتور استفاده میشود اما در ژنراتور گازسوز از روغن برای خنک کنندگی استفاده میشود.

روغن بعد از چرخیدن در موتور توسط شلنگ ورودی به قسمت اویل کولینگ وارد شده و پس از خنک شدن توسط شلنگ خروجی دوباره به موتور باز میگردد.

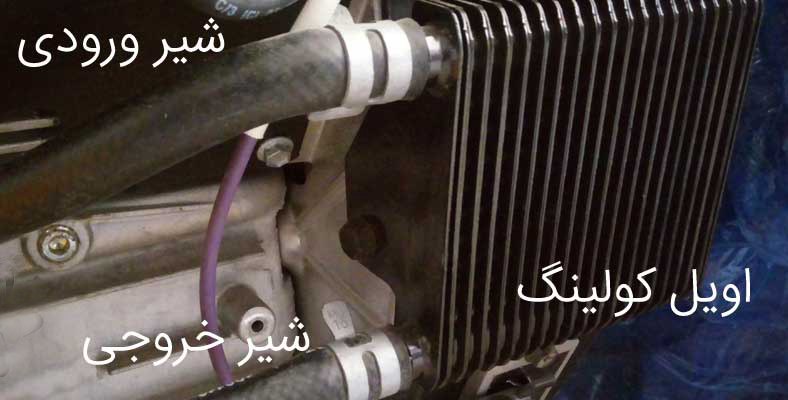

اویل کولینگ موتور برق گازسوز

فیلتر هوا

فیلتر هوا همچون یک کاتالیزور عمل میکند تا ذرات مضر را حذف کرده و موجب عملکرد بهتر و بالا رفتن عمر موتور می‌شود.

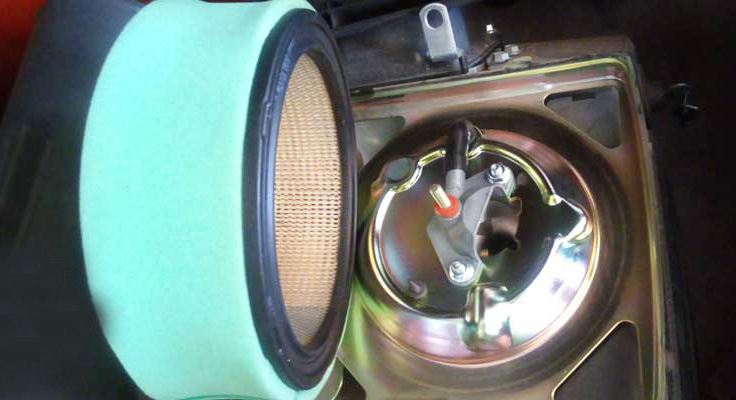

فیلتر هوا ژنراتور گازسوز

شیر برقی گاز

شیر برقی گاز همچون شیر معمولی آب میباشد .

تفاوت شیر برقی این است که با برق و فرمان کنترل پنل ژنراتور کار میکند تا گاز را عبور دهد.

رگولاتور گاز

رگولاتور گاز یک دستگاه تنظیم کننده فشار گاز بوده.

رگولاتور ها همچون یک شیر کنترل فشار عمل میکند.

و با توجه به میزان فشار ورودی گاز ، میزان فشار خروجی گاز را افزایش یا کاهش میدهند.

این امر بدین دلیل است که اگر گاز که همان سوخت مصرفی موتور بوده فشار مناسب را  نداشته باشد عمل احتراق و ایجاد انرژی مکانیکی با مشکل مواجه خواهد شد.

گاورنر

یک فرماندار و کنترل کننده سرعت میباشد.

یعنی دستگاهی است که برای اندازه گیری و تنظیم سرعت و تعداد دور موتور استفاده میشود.

استارت و اتوماتیک استارت

دستگاهی است که به عنوان راه انداز موتور عمل نموده. استارت عمل چرخش میل لنگ را تا زمان احتراق و روشن شدن موتور انجام میدهد.

استارت ها میتوانند برقی ، پنوماتیکی و هیدرولیکی باشند.

شمع

شمع وسیله ای میباشد که با برقی که از باتری می‌گیرد موجب ایجاد جرقه در هنگام استارت زدن می‌شود تا ژنراتور گازی روشن شود.

اگزوز

اگزوز در واقع خروجی دود حاصل از احتراق موتور میباشد.

اگزوز های ساخته شده برای این ژنراتور گازسوز  دارای نقشه‌ای میباشد که فشار دود خروجی از موتور را در مراحل مختلف کاهش میدهد تا صدای کارکرد دستگاه به میزان قابل توجهی کاهش یابد.

 اجزای ژنراتور (آلترناتور)

یکی دیگر از بخش هایی که برای دانستن ژنراتور گازی چیست باید بشناسیم. اجزای ژنراتور میباشد.

روتور

قطعه چرخشی و حرکتی در یک سیستم الکترومغناطیسی بوده که این سیستم الکترومغناطیس همان ژنراتور میباشد.

این قسمت دورانی برای ایجاد تعامل بین سیم پیچ ها و تولید میدان مغناطیسی است تا بتواند انرژی را به استاتور انتقال دهد.

استاتور

سیم پیچ ثابت بخش آلترناتور میباشد. استاتور از انرژی میدان مغناطیسی که از چرخش روتور بوجود می‌آید استفاده نموده تا در خروجی انرژی الکتریکی بدهد.

کارت AVR

کارت AVR مخفف ATOUMATIC VOLTAGE REGULATION یا همان تنظیم ولتاژ خودکار میباشد .

کار این مدار الکترونیکی تنظیم خودکار ولتاژ در پایانه خروجی برق ژنراتور بوده که با توجه به میزان جریان کشی از دستگاه و دمای کار ، میزان ولتاژ خروجی را تنظیم مینماید.

تابلو برق و اجزای آن

تابلو برق محل قرار گیری سیستم های فرمان ، کنترل پنل ، فیوز ها ، شارژر باتری و دیگر لوازم برقی ژنراتور های گازی و موتور برق های گازسوز میباشد.

دیگر اجزای ژنراتور گازی

پایه و بدنه

پایه و بدنه ژنراتور گازسوز از آهن ساخته شده و قطر آن نیز با توجه به محل آن متغیر میباشد.

لرزه گیر

هر موتور برق گازسوز دارای لرزه گیر بوده که معمولا ۲ عدد برای موتور و ۲ عدد برای ژنراتور استفاده میگردد.

استفاده از این لرزه گیر ها جهت برطرف کردن لرزش دستگاه هنگام کار و ثابت ماندن دستگاه در یک مکان میباشد.

باتری

تمامی ژنراتور ها دارای یک باتری میباشند که برای تامین برق کنترل پنل و استارت زدن استفاده میشود.
