قبل از آشنایی با تابلو برق خازنی ابتدا بهتر است با مفهوم بانک خازنی آشنا شویم. مجموعه‌ای از خازن‌هایی که کنار یکدیگر  جهت اصلاح ضریب توان شبکه استفاده می‌شوند را بانک خازنی گویند.

برق در صنایع بزرگ و کوچک دارای اهمیتی غیرقابل‌ انکار است بنابراین مدیریت و استفاده بهینه از آن امری ضروری است.

وجود توان ری اکتیو در سیستم ها موجب کاهش توان مؤثر موجود در شبکه و کاهش عملکرد تجهیزات می گردند. درواقع این امر موجب افزایش هزینه‌ها، درنتیجه برای جبران این هزینه‌ها و افزایش توان موجود در تجهیزات نیاز است که از بانک خازنی در تابلو برق استفاده گردد.

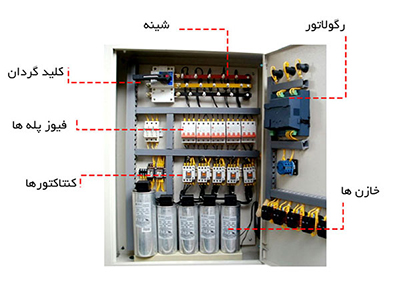

اجزای بانک خازنی

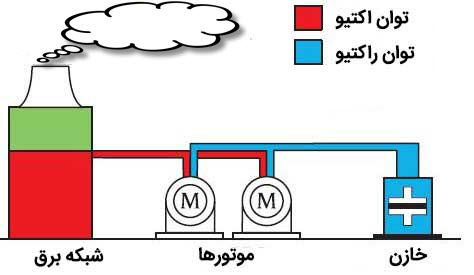

مطالعه بیشتر : جبران سازی توان راکتیو

موتورها، وسایلی که دارای سیم‌پیچ هستند، ترانسفورمرها و هر وسیله‌ای که در خود سلف (سیم‌پیچ) دارد باعث ایجاد ری اکتیو می‌شود که ری اکتیو هم مانند توان اکتیو در صورتحساب مشترک محاسبه می‌شود، بانک خازنی باعث می‌شود توان ری اکتیو وارد شبکه نشود.

مطالعه بیشتر :  اجزای بانک خازنی

موارد استفاده از بانک خازنی

  • شبکه‌های انتقال انرژی
  • شبکه توزیع
  • مراکز صنعتی
  • پست‌های سوئیچینگ

نحوه عملکرد تابلو بانک خازنی

تابلو بانک خازنی در شبکه‌های توزیع فشار ضعیف با هدف افزایش ضریب قدرت و جبران توان راکتیو استفاده میگردند.

تابلوهای بانک خازنی در توان‌های راکتیو متفاوت و بنا به نیاز مشتریان طراحی و ساخته می‌شوند که بانک‌های خازنی اتوماتیک رایج‌تر و کاربردی‌ترین وسیله جهت اصلاح ضریب توان شبکه هستند.

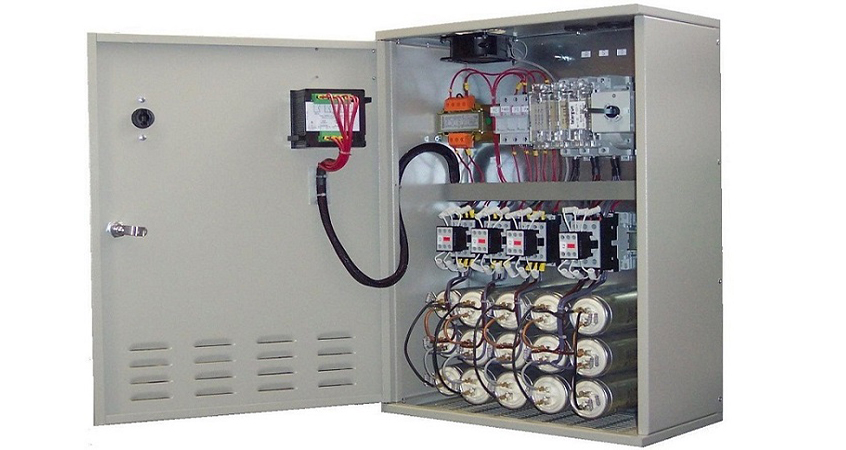

تابلو بانک خازنی

مزیت‌ استفاده از بانک‌های خازنی

  • بهینه نمودن توان شبکه
  • کاهش تلفات سیستم به سبب اثر ژول ( joule effect)
  • جلوگیری از ایجاد هزینه اضافه
  • در منبع تغذیه متناوب موجب تغییر فاز میگردد
  • افزایش توان موجود در شبکه با از بین بردن توان ری اکتیو
  • می تواند با ثابت نگه داشتن و جبران افت ولتاژ از وارد شدن خسارت و آسیب به تجهیزات جلوگیری نماید.

تابلو بانک خازنی اتوماتیک

تابلوهای بانک خازنی اتوماتیک دارای یک رگلاتور یا کنترل‌کننده ضریب قدرت بوده که مقدار شکل موج ولتاژ، جریان و اختلاف‌ زمانی آن‌ها را اندازه‌گیری می‌کند و خازن مورد نیاز را انتخاب و وارد شبکه می‌کند.

در تابلوهای اتوماتیک کنتاکتورهایی که به‌ وسیله رگلاتور کنترل میگردند وظیفه سوئیچ کردن بین خازن‌ها را به عهده‌ دارند. معمولا از تابلوهای بانک خازنی اتوماتیک در بیمارستان‌ها، کارخانه‌ها و کارگاه‌ها، مجتمع‌های تجاری و اداری و هتل‌ها  استفاده میکنیم.

ویژگی‌هایی که باید خازن‌های در یک تابلو بانک خازنی داشته باشند:

  • خازن هایی که تحمل تبادل‌های متناوب و زیاد جریان و توان بین خودش و سلف را داشته باشد.
  • خازنی که تحمل حرارت یا سردی هوا را داشته باشد.
  • خازنی که تحمل ولتاژ شبکه برق را داشته باشد.
  • تحمل جریان‌های اولیه زیاد که در هنگام اتصال به شبکه برق دریافت می‌کند را داشته باشد.

چگونه مقدار مناسب بانک خازنی جهت جبرای ری اکتیو سیستم را تعیین کنیم؟

روش‌های زیادی برای تعیین مقدار مناسب بانک خازنی (kvar) جهت جبران ری اکتیو سیستم استفاده می‌شوند. در ادامه برخی از آنها را معرفی میکنیم.

  • تحلیل و بررسی مقدار فیش برقی مطابق با نوع اشتراک مصرف کننده
  • اندازه‌گیری توان ری اکتیو و cosφ با استفاده از مواردی همچون، تجهیزات کنترلی مناسب یا تجهیزات اندازه‌گیری شبکه جهت عیب‌یابی و بررسی تمامی پدیده‌های شبکه
  • محاسبه توان اکتیو مورد نیاز برای جبران توان ری اکتیو توسط تمامی تجهیزات موجود در شبکه مانند ترانسفورمرها و الکتروموتورها و سایر لوازم موتوری و ری اکتیو دار با توجه به دفترچه یا اطلاعات نوشته شده روی دستگاه‌ها.
  • محاسبه تجهیزاتی که ممکن است بعدا به شبکه اضافه می‌شوند.

جهت مشاوره خرید و استعلام قیمت، نصب و راه اندازی، راهنمایی، گارانتی و مشخصات فنی با کارشناسان دیزل صنعت تماس بگیرید. (۳۳۳۵۹۸۱۸ – ۰۴۱ ).
