مشخصات اتاق دیزل ژنراتور

دیزل‌ژنراتورها وسایلی هستند که انرژی مکانیکی حاصل از گازوئیل را به انرژی مکانیکی تبدیل می‌کنند. با توجه به اینکه احتراق در سیلندرهای موتور صورت می‌گیرد، بخشی از گزمای ناشی از این احتراق به یک اتاق رها می‌شود و بخشی توسط رادیاتور خارج می‌شود. احتراق همچنین نیاز به اکسیژن دارد که باید زمانی که دیزل به طور مداوم کار می‌کند، تامین شود. بنابراین با توجه به سه الزلم تامین اکسیژن برای احتراق، اتلاف حرارت در اتاق دیزل‌ژنراتور و اتلاف حرارت رادیاتور، ابعاد اتاق، دهانه‌ها و دمپرها باید دارای ابعاد مشخصی باشند.

قبل از هر اقدامی کاتالوگ چند دیزل ژنراتور را به دقت مطالعه بفرمایید و به کروکی و ابعاد پیشنهادی کارخانه سازنده دقت کنید. زیرا ابعاد ، فونداسیون و فاصله دستگاه ها از اطراف و از دستگاه های مشابه توضیح داده شده است.

سالن یا اتاق دیزل ژنراتور بنابه دلیل وجود دود و صدای زیاد باید متناسب با جهت وزش باد و میزان دسیبل صدایی که تولید می گردد در سایت جانمایی شود.

فروش دیزل ژنراتور در برندهای پرکینز، کامینز، ولوو و دوسان در مجموعه دیزل صنعت

نکات مهم در خصوص مشخصات اتاق دیزل ژنراتور:

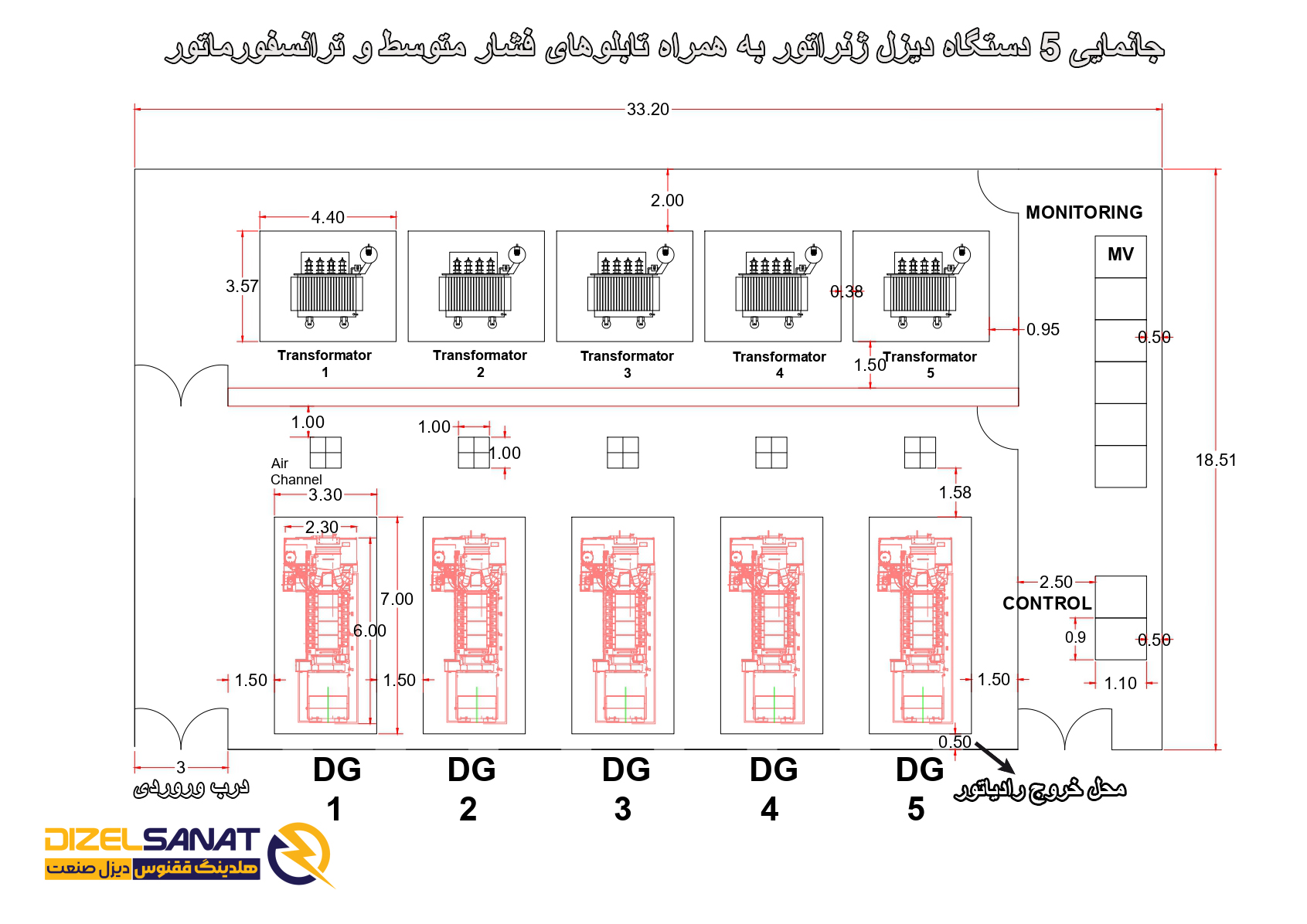

محل اتاق دیزل ژنراتور

اتاق ژنراتور از آزمایشگاه ها ، اتاق های IT-Room  ، مراکز کنترل، انبار رنگ، انبار مواد آتش زا ، مخازن گاز و انبارهای چوب باید دور باشد.

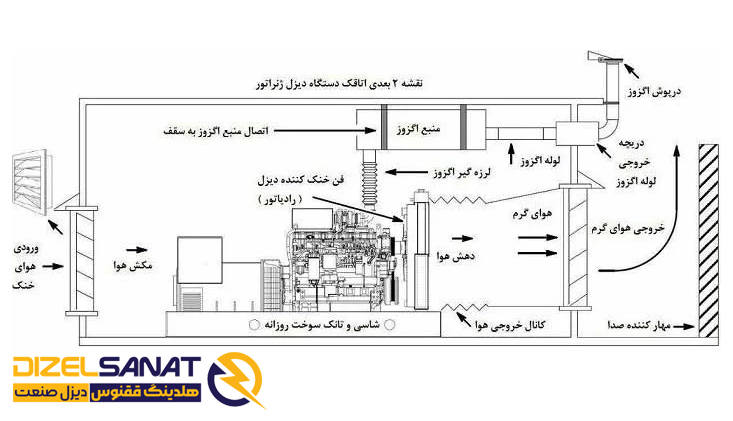

ابعاد دمپر خروجی هوا در اتاق دیزل‌ژنراتور

این دمپر با استفاده از نیروی فن رادیاتور باز می‌شود. وظیفه این دمپر انتشار گرما از رادریاتور به محیط بیرون است. به‌طورکلی لبعاد دمپر فوق در روش نصب دیزل‌ژنراتور ذکر شده و معمولا مساحت آن یک و نیم برابر مساحت رادیاتور است. این دمپر باید در فاصله حداقل یک و نیم متری از آن توسط برزنت به رادیاتور متصل شود.

ارتفاع سقف استاندارد:

ارتفاع سقف حتما باید بین دو تا سه متر بالاتر از دیزل ژنراتور (از محل نصب اگزوز) باشد. بهتر است برروی دیوار یا سقف یک آژیر مخصوص و چراغ اعلام مخصوص نصب گردد که اگر دستگاه error داد آژیر اعلام خطر کند.

همچنین سقف اتاقک باید شیبدار ساخته شود تا نیازی به برف روبی نداشته باشد.

تعبیه فیلتر و دمپر

باید نزدیک رادیاتور دیزل ژنراتور کفشوی ۴ اینچ تعبیه شود. جنب فیلتر ژنراتور یک چاله  ۵۰ ×۵۰ سانتی متر روغن تعبیه کنید با گریتینگ مناسب که اگر روغن نشت  کرد داخل چاله بریزد و در کف پخش نگردد. داخل چاله بگونه ای باشد که روغن به لایه های زیرین نفوذ نکند.

در پشت و جلوی ژنراتور دو دریچه ترانسفر گریل حدود ۶۰ درصد بزرگتر از سطح رادیاتور دیزل ژنراتور برای تنفس دستگاه و خنک شدن آن تعبیه کنید و برای جلوگیری از ورود حیوانات موذی و حشرات باید از مش فلزی چشمه ۲×۲ سانتی متر  و پره های مناسب استفاده کنید.

نوع درب و نحوه نصب درب اتاق دیزل ژنراتور

درب ها اتاق حتما باید رو به بیرون باز شوند. که اگر اتفاقی افتاد با یک ضربه به راحتی باز گردد. ابعاد درب ها یک متر بیشتر از پهنا و ارتفاع بزرگترین دستگاه شما باشد.

نوشته های مشابه

راهنمای خرید دیزل ژنراتور

محل نصب مخزن

بهتر است مخزن سوخت ۲ عدد باشد. اگر دستگاه شما مخزن روزانه داشته باشد کافی است ، یک مخزن هفتگی نیز در کنارش در نظر گرفته شود. حجم این مخزن را بر حسب دبی مصرف سوخت میتوان محاسبه نمود. و مخزن را تقریبا ۳۰ تا ۵۰ سانتی متر بالای سکو نصب میشود تا شارش سوخت به داخل دستگاه بدون مشکل انجام گیرد.

نحوه نصب اگزوز دیزل ژنراتور

اگزوز باید به سمت بیرون رادیاتور ژنراتور دیزلی نصب گردد. همچنین باید دارای صداگیر و ساپورت مناسب باشد.

محل نصب تابلو برق

باید محلی برای نصب تابلو برق و سامانه چنج اور سوئیچ و همچنین مسیری برای سینی های کابل در نظر گرفته شود. مسیر تعیین شده باید دور از حرارت دستگاه و صدمات فیزیکی و مواد روغنی باشد.

نکات کلیدی اتاق دیزل ژنراتور

• فضاهای مناسب و دسترس جهت حمل و نقل و استقرار و تعمیرات آن باید پیش‌بینی گردد.
• برای کاهش صدا باید پیش‌بینی‌های آکوستیکی لازم نمود. همچنین با دمپر جلوی انتقال ارتعاش به سازه گرفته شود.
• فونداسیون مطابق نظر تولیدکننده و فروشنده دیزل‌ژنراتور باید پیش‌بینی گردد.
• حدود ۱۵ تا ۲۵ درصد توان نرمال بصورت حرارتی از بین می‌رود، برای دفع آن باید تهویه مناسب پیش‌بینی شود.
• حدودا برای افزایش هر ۱۰ درجه سانتی‌گراد هوای سیستم خنک‌کننده، مقدار هوای لازم را برای برطرف کردن اتلاف حرارتی در حدود به ازای KVA نرمال دیزل‌ژنراتور است.
• دودکش‌ها باید از لبه بام محل استقرار آن‌ها بلندتر باشد به‌گونه‌ای که فاصله بین مرکز قاعده یک مخروطی فرضی وارونه با راس ۹۰ درجه محور قائم که راس آن در نقطه خروج دود به فضای آزاد باشد حداقل ۵۰ متر با ساختمان‌های مجاور (مسکونی، تجاری و عمومی) فاصله داشته باشد.
• ااتاق دیزل‌ژنراتور باید حدالمقدور به ثقل بار مصرف‌کننده‌ها نزدیک بوده و در جوار پست برق در اتاقی مجزا باشد.
• اتاق باید مجهز به برق روشنایی ایمنی و مکمل در مواقع قطع برق به‌صورت خودکار باشد.
• دیزل‌ژنراتور باید روی یک شاسی مناسب به کمک دمپرهای مقاوم سوار و توسط کوپلینگ‌های انعطاف‌پذیر به‌صورت کاملا هم مرکز به یکدیگر کوپله شده و کوپلینگ باید دارای محافظ مناسب باشد.
• برای خروج دود از اتاق باید از قطعات انعطاف‌پذیر و نیز خفه‌کن صدا جهت ارتباط خروجی دیزل با بیرون فضا استفاده نمود.
