کنترلر PID چیست و چرا اهمیت دارد؟

کنترلر  PID، یکی از انواع قدرتمند کنترلرها می باشد که بدلیل سادگی و عملکرد مناسب، به یک استاندارد در صنعت تبدیل شده است؛ بطوری که امروزه بیش از نیمی از کنترل کننده های صنعتی برپایه PID می باشند.

سودمندی کنترلر های PID در قابلیت کاربرد عمومی آنها در اکثر سیستم های کنترل است. به ویژه، در مواردی که مدل ریاضی سیستم نامعلوم است و لذا نمیتوان از روش های طراحی تحلیلی بهره جست، کنترلر هایPID  بسیار سودمند عمل میکنند.

در واقع اگر بتوان یک مدل ریاضی از دستگاه بدست آورد، اعمال روش های مختلف طراحی کنترلر امکان پذیر است؛ اما اگر دستگاه آنقدر پیچیده باشد که نتوان مدل ریاضی آن را بدست آورد، در این صورت از رویکرد های تجربی برای تنظیم ضرایب کنترلرPID  استفاده میشود.

در زمینه سیستم های کنترل فرآیند، کارآمدی کنترلر های PID پایه و اصلاح شده در ارائه کنترل رضایت بخش فرآیند کاملا جا افتاده است؛ اگرچه در بسیاری از موارد این کنترلر ها، کنترل بهینه  را بدست نمیدهند.

از آنجایی که اکثر کنترلرهای PID در محل تنظیم می شوند، روش های مختلف بسیاری برای قواعد تنظیم آنها مطرح شده است که با به کار گیری این قواعد تنظیم، می توان کنترلر های PID را ماهرانه و در محل تنظیم کرد. همچنین روش های تنظیم خودکار نیز توسعه یافته اند و کنترلر های PID میتوانند قابلیت تنظیم خودکار را بصورت آنلاین داشته باشند.

روش زیگلر- نیکولز (ZN) و رویکردهای مختلف هوش مصنوعی مانند الگوریتم ژنتیک (GA)، شبکه های عصبی مصنوعی (ANN)، بهینه سازی کلونی مورچگان (ACO)، تکامل تفاضلی (DE) و بهینه سازی ازدحام ذرات (PSO) از جمله تکنیک هایی هستند که میتوانند به تنظیم ضرایب بهینه کنترلر PID و دستیابی به پاسخ بهتر سیستم کمک کنند.

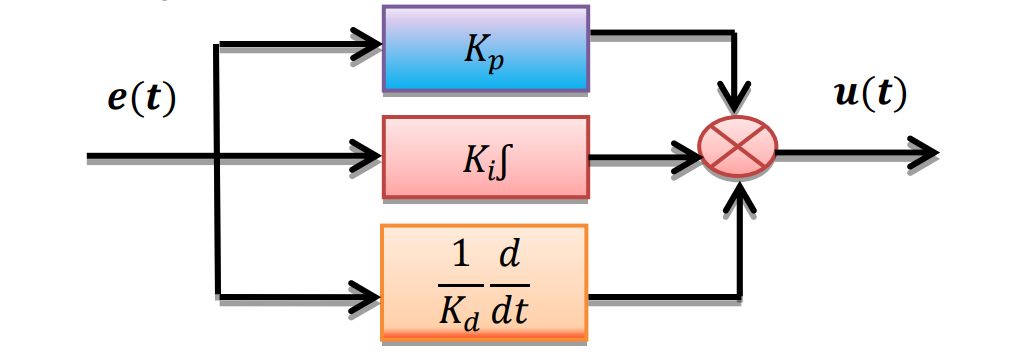

در شکل زیر نمونه از ساختار کنترلر PID قابل مشاهده می باشد. سیگنال خطا  e(t) بعد از ضرب در بهره های کنترلر PID سیگنال ورودی u(t) را تولید میکند.

عملکرد کنترلر PID

کنترلر PID با هدف کاهش خطای سیستم و رسیدن به مقدار مطلوب، از ترکیب سه بخش زیر استفاده می‌کند:

1. کنترل تناسبی (P): این بخش خطای فعلی را اندازه‌گیری کرده و بر اساس یک ضریب تناسبی (Kp) خروجی تولید می‌کند. این بخش سرعت واکنش سیستم را افزایش می‌دهد اما ممکن است خطای پایدار باقی بماند.
2. کنترل انتگرالی (I): این بخش خطاهای گذشته را در نظر می‌گیرد و با جمع کردن آنها، تلاش می‌کند خطای پایدار را حذف کند. ضریب انتگرالی (Ki) مشخص‌کننده تاثیر این بخش است.
3. کنترل مشتقی (D): این بخش تغییرات آینده خطا را پیش‌بینی کرده و بر اساس نرخ تغییرات خطا، واکنش نشان می‌دهد. ضریب مشتقی (Kd) میزان تاثیر این بخش را تعیین می‌کند. این بخش به کاهش نوسانات سیستم کمک می‌کند.

   نوشته های مشابه



   تجهیزات اندازه گیری ابزار دقیق

مزایای استفاده از کنترلر PID

– سادگی در طراحی: یکی از دلایل محبوبیت کنترلر PID، سادگی در طراحی و پیاده‌سازی آن است.

– انعطاف‌پذیری بالا: کنترلر PID می‌تواند در انواع مختلف سیستم‌ها و فرآیندها استفاده شود.

– بهبود پایداری سیستم: این کنترلر به طور موثر نوسانات و خطاهای سیستم را کاهش داده و پایداری را افزایش می‌دهد.

کاربردهای کنترلر PID

کنترلر PID در صنایع مختلفی کاربرد دارد، از جمله:

– صنایع خودروسازی: برای کنترل سرعت، دما و فشار.

– صنایع نفت و گاز: برای تنظیم جریان و فشار در خطوط لوله.

– رباتیک: برای کنترل حرکت و موقعیت ربات‌ها.

– سیستم‌های گرمایش و سرمایش: برای تنظیم دمای محیط.

روش‌های تنظیم پارامترهای PID

کنترل‌کننده‌های PID (تناسبی-انتگرالی-مشتقی) یکی از پرکاربردترین ابزارها در سیستم‌های کنترل صنعتی و مهندسی هستند. این کنترل‌کننده‌ها به دلیل سادگی طراحی و عملکرد مؤثرشان در کنترل فرآیندهای مختلف، محبوبیت زیادی دارند. با این حال، یکی از چالش‌های اصلی در استفاده از PID، تنظیم صحیح پارامترهای آن است.

پارامترهای PID چیست؟

کنترل‌کننده PID دارای سه پارامتر اصلی است:

1. Kp (ضریب تناسبی): که خطای فعلی را با مقدار مورد نظر مقایسه کرده و یک سیگنال خروجی تولید می کند.
2. Ki (ضریب انتگرالی): که مجموع خطاهای قبلی را محاسبه و یک سیگنال خروجی تولید می کند.
3. Kd (ضریب مشتقی): که نرخ تغییر خطا را محاسبه و یک سیگنال خروجی تولید می کند.

تنظیم درست این سه پارامتر می‌تواند به بهبود پایداری، دقت و پاسخ‌دهی سیستم کمک کند.

روش‌های تنظیم پارامترهای PID

برای تنظیم پارامترهای PID، روش‌های مختلفی وجود دارد که بسته به نوع سیستم و نیازمندی‌های آن می‌توان از یکی یا ترکیبی از این روش‌ها استفاده کرد.

روش آزمون و خطا

یکی از ساده‌ترین و ابتدایی‌ترین روش‌ها، تنظیم پارامترها به صورت دستی است. در این روش، ابتدا مقدار اولیه‌ای برای Kp، Ki و Kd انتخاب می‌شود و سپس با مشاهده رفتار سیستم، این مقادیر به تدریج تغییر داده می‌شوند تا پاسخ مطلوب حاصل شود. این روش زمان‌بر است و نیاز به تجربه دارد.

نکات مهم در تنظیم PID

1. پایداری سیستم: همیشه اطمینان حاصل کنید که تنظیمات شما باعث ناپایداری سیستم نمی‌شود.
2. سرعت پاسخ‌دهی: اگر واکنش سیستم خیلی کند باشد، ممکن است نیاز به افزایش Kp یا کاهش Ki داشته باشید.
3. کاهش نوسانات: برای کاهش نوسانات، معمولاً کاهش Kd یا افزایش Ki مؤثر است.
4. تست مکرر: تنظیم PID یک فرآیند تکراری است؛ بنابراین پس از هر تغییر، باید پاسخ سیستم را بررسی کنید.

روش زیگلر-نیکولز

این روش یکی از معروف‌ترین تکنیک‌های تنظیم PID است. مراحل کلی آن به شرح زیر است:

– ابتدا Ki و Kd را صفر کنید.

– مقدار Kp را افزایش دهید تا سیستم به حالت نوسانی پایدار برسد.

– مقدار Kp، Ki و Kd را بر اساس مقادیر پیشنهادی جدول زیگلر-نیکولز تنظیم کنید.

این روش سریع‌تر از آزمون و خطاست، اما ممکن است در برخی سیستم‌ها منجر به نوسانات زیاد شود.

روش پاسخ پله (Step Response)

در این روش، یک ورودی پله‌ای به سیستم اعمال می‌شود و پاسخ آن بررسی می‌شود. با تحلیل پاسخ سیستم (مانند زمان صعود، زمان نشست و اضافه‌جهش)، مقادیر Kp، Ki و Kd تنظیم می‌شوند.

روش‌های خودکار (Auto-Tuning)

در بسیاری از کنترل‌کننده‌های مدرن، قابلیت خودتنظیمی وجود دارد. این سیستم‌ها به صورت خودکار پارامترهای PID را بر اساس رفتار سیستم تنظیم می‌کنند. این روش برای افرادی که دانش کمتری در زمینه کنترل دارند بسیار مناسب است.

استفاده از الگوریتم‌های هوشمند

روش‌هایی مانند الگوریتم ژنتیک، شبکه‌های عصبی و منطق فازی نیز برای تنظیم PID استفاده می‌شوند. این روش‌ها با استفاده از داده‌های سیستم و الگوریتم‌های پیشرفته، بهترین مقادیر را برای پارامترها پیدا می‌کنند. اگرچه این روش‌ها پیچیده‌تر هستند، اما نتایج دقیق‌تری ارائه می‌دهند.

تحلیل اثر تغییرات پارامترهای pid  بر سیگنال کنترلی

مولفه تناسبی (p):

این مولفه به نسبت خطای فعلی سیستم پاسخ میدهد.افزایش مقدار  Kp منجر به افزایش سرعت پاسخ میشود اما ممکن است باعث عدم پایداری سیستم شود .

مولفه انتگرالی (I):

این مولفه متناسب با دامنه وزمان خطه پاسخ میدهد.افزایش Ki باعث افزایش سرعت حرکت خروجی سیستم به سمت ست پوینت میشود وخطای ماندگار را حذف میکند.

مولفه مشتق گیر:

این مولفه با محاسبه مشتق خطا، به نرخ تغییر خطا پاسخ میدهدافزایش Kd میتواند باعث کاهش نوسانات و بهبود پایداری سیستم شود اما افزایش بیش از حد آن موجب تاخیر در سیستم میشود .

تاثیرات کلی پارامترهای کنترلر pid  بر خروجی سیستم:

پاسخ سریع تر:ضریب kp  موجب تنظیم سرعت سیستم میشود

کاهش خطای حالت ماندگار:ضریب ki   بر این ویژگی سیستم تاثیر دارد.

کاهش نوسانات:با پارامتر kd میتوان نوسانات را کاهش داد و پایداری سیستم را بهبود بخشید.

محدودیت‌های استفاده از PID

کنترل‌کننده‌های PID یکی از رایج‌ترین و پرکاربردترین روش‌های کنترل در سیستم‌های صنعتی و مهندسی هستند. با این حال، استفاده از آن‌ها با محدودیت‌هایی همراه است. یکی از مهم‌ترین محدودیت‌ها، نیاز به تنظیم دقیق ضرایب PID (Kp، Ki، Kd) است که ممکن است زمان‌بر و پیچیده باشد.

همچنین، در سیستم‌هایی که دارای تأخیر زمانی زیاد یا رفتارهای غیرخطی هستند، عملکرد PID ممکن است بهینه نباشد یا حتی منجر به ناپایداری سیستم شود.

علاوه بر این، در مواجهه با تغییرات ناگهانی در ورودی یا شرایط محیطی، کنترل‌کننده PID ممکن است نتواند به سرعت واکنش مناسب نشان دهد.

در نتیجه، برای کاربردهای خاص یا سیستم‌های پیچیده، استفاده از روش‌های پیشرفته‌تر مانند کنترل تطبیقی یا کنترل پیش‌بین ممکن است ترجیح داده شود.

نتیجه‌گیری

کنترلر PID یکی از ابزارهای کلیدی در مهندسی کنترل است که با ترکیب سه بخش تناسبی، انتگرالی و مشتقی، عملکرد سیستم‌ها را بهبود می‌بخشد. با توجه به کاربرد گسترده آن در صنایع مختلف، یادگیری نحوه کارکرد و تنظیم این کنترلر می‌تواند تاثیر بسزایی در موفقیت پروژه‌های مهندسی داشته باشد.
