اویل کولر موتور دیزل چیست؟ ساختار، عملکرد و روشهای تست
موتورهای دیزلی در زمان کار، به دلیل احتراق داخلی و اصطکاک بین قطعات متحرک، مقدار زیادی حرارت تولید میکنند. روغن موتور علاوه بر روانکاری قطعات، بخشی از این حرارت را نیز جذب کرده و به خارج از محدوده کاری موتور منتقل میکند.
افزایش بیش از حد دمای روغن باعث کاهش کیفیت روانکاری، افزایش اصطکاک و بالا رفتن میزان سایش قطعات داخلی موتور میشود. به همین دلیل در بسیاری از موتورهای دیزل صنعتی و دیزل ژنراتورها از اویل کولر (Oil Cooler) یا خنککننده روغن استفاده میشود.
اویل کولر با کاهش دمای روغن، شرایط مناسب برای عملکرد پایدار موتور را فراهم کرده و نقش مهمی در افزایش عمر قطعات و کاهش هزینههای تعمیرات دارد.
اویل کولر موتور دیزل چیست؟

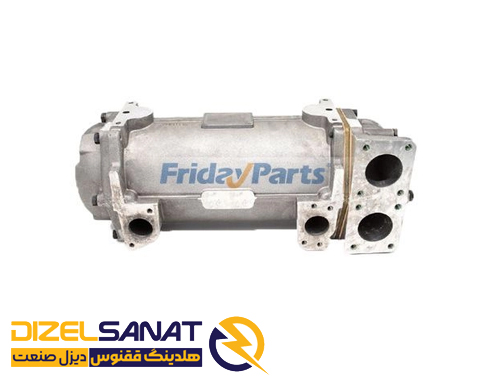

اویل کولر یک مبدل حرارتی است که برای کنترل دمای روغن موتور مورد استفاده قرار میگیرد. این تجهیز معمولاً در مسیر گردش روغن نصب شده و روغن داغ پس از عبور از بخشهای مختلف موتور، وارد اویل کولر میشود.
در داخل اویل کولر، حرارت روغن به یک سیال خنککننده مانند آب یا هوا منتقل شده و روغن پس از کاهش دما دوباره به مدار روانکاری موتور بازمیگردد.
طراحی اویل کولر به گونهای است که انتقال حرارت با بیشترین راندمان انجام شود، در حالی که روغن و سیال خنککننده با یکدیگر ترکیب نشوند.
اهمیت استفاده از اویل کولر در موتورهای دیزلی
در موتورهای دیزل، بهخصوص موتورهایی که برای مدت طولانی تحت بار کار میکنند، کنترل دمای روغن اهمیت زیادی دارد. زمانی که دمای روغن افزایش پیدا کند، ویسکوزیته آن کاهش یافته و توانایی ایجاد لایه محافظ بین قطعات کمتر میشود.
استفاده از اویل کولر باعث میشود:
- دمای روغن در محدوده استاندارد کاری حفظ شود.
- روانکاری قطعات بهتر انجام شود.
- استهلاک قطعاتی مانند یاتاقانها و میللنگ کاهش پیدا کند.
- عمر مفید روغن افزایش یابد.
- عملکرد موتور در شرایط کاری سنگین پایدارتر شود.
در دیزل ژنراتورها که معمولاً ساعتهای طولانی فعالیت میکنند، عملکرد صحیح اویل کولر یکی از عوامل مهم در افزایش قابلیت اطمینان سیستم است.
ساختار و طراحی اویل کولر موتور دیزل
اویل کولر بر اساس اصول انتقال حرارت طراحی میشود و ساختار آن با توجه به نوع موتور و شرایط کاری میتواند متفاوت باشد. مهمترین اجزای آن عبارتاند از:
هسته انتقال حرارت (Core)
هسته اصلیترین بخش اویل کولر است و معمولاً از مجموعهای از لولهها یا صفحات انتقال حرارت تشکیل میشود. روغن از داخل این مسیرها عبور کرده و گرمای خود را به سیال خنککننده منتقل میکند.
طراحی مناسب هسته باعث افزایش سطح تماس و بهبود عملکرد خنککنندگی میشود.
لولهها و صفحات انتقال حرارت
این بخش وظیفه ایجاد ارتباط حرارتی بین روغن و محیط خنککننده را دارد. افزایش سطح انتقال حرارت باعث میشود کاهش دمای روغن با سرعت و راندمان بیشتری انجام شود.
جنس بدنه
در ساخت اویل کولر معمولاً از فلزاتی مانند آلومینیوم یا مس استفاده میشود. این مواد به دلیل هدایت حرارتی مناسب، مقاومت قابل قبول در برابر شرایط کاری و وزن مناسب، کاربرد گستردهای دارند.
محل نصب
محل نصب اویل کولر به طراحی موتور بستگی دارد. در بسیاری از موتورهای دیزل، این قطعه در نزدیکی موتور و در ارتباط با مدار خنککننده اصلی نصب میشود.
نوشته های مشابه
نحوه عملکرد اویل کولر
زمانی که موتور دیزل روشن است، روغن در مدار روانکاری گردش کرده و گرمای تولیدشده در اثر اصطکاک و احتراق را جذب میکند. روغن گرم وارد اویل کولر شده و از مسیرهای داخلی آن عبور میکند.
در این مرحله، حرارت روغن به سیال خنککننده منتقل میشود:
- در اویل کولر آبخنک، گرما به آب یا مایع خنککننده موتور منتقل میشود.
- در اویل کولر هواخنک، جریان هوا گرمای روغن را از سطح خنککننده خارج میکند.
پس از کاهش دما، روغن دوباره وارد مدار موتور شده و وظیفه روانکاری قطعات را ادامه میدهد.
انواع اویل کولر موتور دیزل
اویل کولر آبخنک
در این نوع، از آب یا مایع خنککننده موتور برای کاهش دمای روغن استفاده میشود.
مزایای این مدل:
- راندمان انتقال حرارت بالا
- مناسب برای موتورهای صنعتی و دیزل ژنراتورها
- عملکرد پایدار در بارهای سنگین
- ابعاد مناسب نسبت به ظرفیت خنککنندگی
اویل کولر هواخنک
در این مدل، کاهش دمای روغن توسط عبور جریان هوا از روی سطح خنککننده انجام میشود.
مزایای آن:
- ساختار سادهتر
- عدم نیاز به مدار آب
- نگهداری آسانتر
البته عملکرد این نوع به دمای محیط و میزان جریان هوا وابستگی بیشتری دارد.
کاربردهای اویل کولر
اویل کولر در تجهیزات مختلفی که کنترل دمای روغن اهمیت دارد استفاده میشود، از جمله:
دیزل ژنراتورها
برای حفظ دمای مناسب روغن و افزایش عمر موتور در کارکردهای طولانی.
ماشینآلات صنعتی
مانند تجهیزات هیدرولیکی، پرسها و ماشینآلات تولیدی که افزایش دمای روغن میتواند باعث کاهش راندمان شود.
ماشینآلات کشاورزی و راهسازی
مانند تراکتورها، لودرها و تجهیزات سنگین که در شرایط کاری سخت فعالیت میکنند.
تجهیزات دریایی و صنعتی خاص
در سیستمهایی که عملکرد پایدار و قابلیت اطمینان بالا اهمیت دارد.
علائم خرابی اویل کولر موتور دیزل
خرابی اویل کولر میتواند باعث افزایش دمای روغن و آسیب به موتور شود. مهمترین نشانههای خرابی عبارتاند از:
- افزایش غیرطبیعی دمای روغن
- کاهش فشار روغن
- نشتی روغن یا مایع خنککننده
- ترکیب شدن آب و روغن
- کاهش راندمان موتور
- افزایش استهلاک قطعات داخلی
روشهای تست اویل کولر
برای اطمینان از سلامت اویل کولر، روشهای مختلفی مورد استفاده قرار میگیرد:
تست فشار
در این روش، اویل کولر تحت فشار مشخص قرار گرفته و افت فشار بررسی میشود. کاهش فشار میتواند نشاندهنده وجود نشتی داخلی یا آسیب در بدنه باشد.
تست جریان
با اندازهگیری میزان عبور روغن از ورودی و خروجی اویل کولر میتوان گرفتگی مسیرها یا کاهش عملکرد آن را بررسی کرد.
تست حرارتی
در این روش دمای روغن در ورودی و خروجی اویل کولر اندازهگیری میشود. اختلاف دما نشاندهنده میزان عملکرد خنککنندگی تجهیز است.
آنالیز روغن
بررسی نمونه روغن میتواند وجود آلودگی، ذرات فلزی یا ورود مایع خنککننده به روغن را مشخص کند.
تست اولتراسونیک
این روش برای شناسایی نشتیها یا مشکلات داخلی که با بررسی ظاهری قابل تشخیص نیستند استفاده میشود.
نکات مهم در نگهداری اویل کولر
برای افزایش عمر مفید اویل کولر رعایت موارد زیر ضروری است:
- بررسی دورهای نشتیها
- تمیز کردن مسیرهای عبور هوا و سطوح خارجی
- استفاده از روغن مناسب طبق توصیه سازنده موتور
- کنترل کیفیت و سطح روغن
- بررسی عملکرد سیستم خنککننده
- تعویض قطعات فرسوده در زمان مناسب
جمعبندی
اویل کولر یکی از اجزای مهم سیستم روانکاری موتورهای دیزل است که با کنترل دمای روغن، از افزایش استهلاک قطعات و کاهش عملکرد موتور جلوگیری میکند.
انتخاب صحیح نوع اویل کولر، طراحی مناسب، انجام تستهای دورهای و نگهداری اصولی، باعث افزایش عمر موتور و کاهش هزینههای تعمیرات خواهد شد. در موتورهای دیزلی صنعتی و دیزل ژنراتورها، سلامت سیستم خنککننده روغن نقش مهمی در عملکرد مطمئن و پایدار تجهیزات دارد.
جهت مشاوره خرید و استعلام قیمت، نصب و راه اندازی، راهنمایی، گارانتی و مشخصات فنی موتور دیزل با کارشناسان دیزل صنعت تماس بگیرید. (۳۳۳۵۹۸۱۸ – ۰۴۱ )

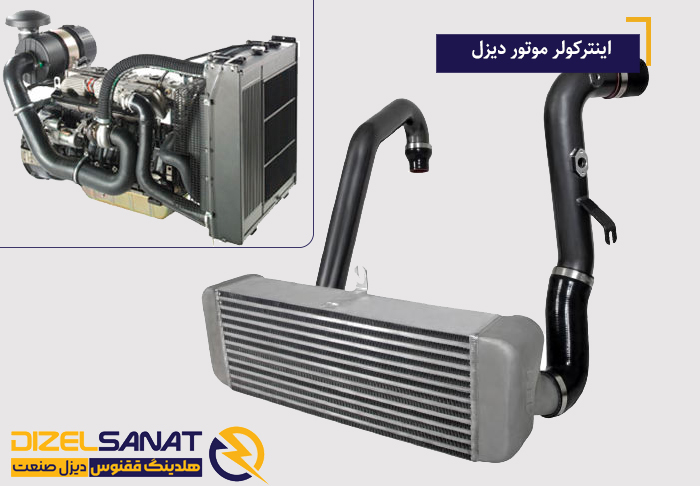

پینگ بک: اینترکولر موتور دیزل - دیزل صنعت
