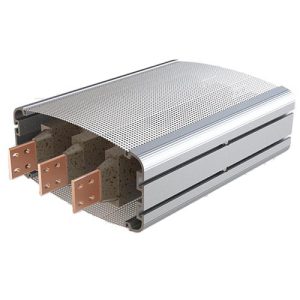

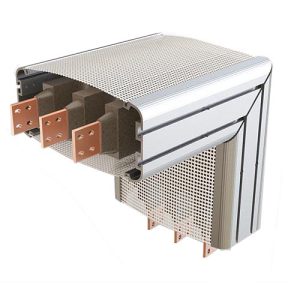

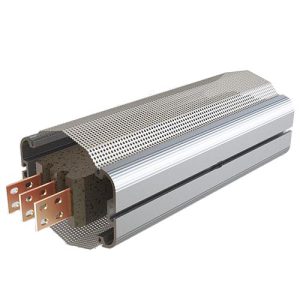

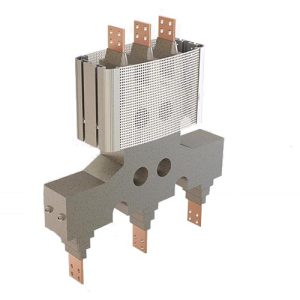

باسداکت مدل E-Line MV

باسداکت (MV-CR)با ترکیب هادی های مس و آلومینیوم در قاب پروفیل آلی قلع اندود قالب گیری میشود. از آنجایی که آلومینویم یک فلز “غیرآهنی” است، بنابراین مواد سازنده آن سبک تر از ورق فلز است. آلومینوم یک رسانای خوب است، که اتصال به قاب شینه را تضمین می کند.

MV (باسبار ولتاژ متوسط) متشکل از هادی‌های مس و آلومینیوم میباشد که درون یک آلیاژ عایق همگن از مواد معدنی سیلیکون خالص و رزین اپوکسی تعبیه شده‌اند و از این طریق استحکام مکانیکی و مقاومت شیمیایی بالایی را تضمین می‌کنند.

سیستم های باسبار سری E-Line MV در تاسیسات توزیع افقی یا عمودی انرژی مورد استفاده قرار می گیرند. سیستم باسبار ولتاژ متوسط برای نیازهای انتقال و توزیع برق در سازه ها و تاسیسات با امنیت بالا تولید می شود. باسبار رزین ریخته گری ولتاژ متوسط برای سیستم های قدرت بین ۱۲ کیلو ولت-۲۴ کیلو ولت و ۹۵۰ آمپر و ۵۷۰۰ آمپر توسعه یافته است.

مزایای باسداکت E-Line MV

محصولات تست شده مطابق با استانداردهای بین المللی

دارای سطح حفاظت IP 68

مقاوم در برابر خوردگی

مقاوم در برابر مواد شیمیایی

مقاوم در برابر آفات

استفاده از محیط های گرمسیری

مقاومت مکانیکی برتر

مقاوم در برابر اتصال کوتاه

افت ولتاژ کمتری را در مقایسه با سیستم های کابلی تضمین می کند

مقاوم در برابر اشعه ماوراء بنفش

بدون نیاز به نگهداری

مقاومت بالا در اتصال کوتاه به دلیل ساختار فشرده

طراحی ویژه برای اشغال حداقل فضا بر اساس رتبه آمپراژ در حال اجرا

جنس شینه و جریان نامی

باسداکت مسی

12KV

باسداکت مسی

12KV

باسداکت آلومینیومی

24KV

۱۸۰۰/۲۱۰۰/۳۲۰۰/۴۰۰۰/۵۰۰۰/5700A

۹۵۰/۱۱۵۰/۱۳۵۰/۱۶۵۰/۲۲۵۰/2750A

۱۵۰۰ / ۲۰۰۰ / ۲۵۰۰ / 3000A

مشخصات فنی باسداکت مدل E-Line MV

Copper Conductor (Cu)
IEC 62271-200 Edition 2.0 2011-10; IEC 62271-307 Edition 1.0 2015-09; IEC 61439-6 Edition 1.0 2012-05; STL Guide to IEC 62271-200	استاندارد
Ur kV 12	Rated Voltage
Ud kV 28	Rated power frequency withstand voltage
Up kV 75	Rated impulse withstand withstand voltage
f Hz 50	فرکانس نامی
50J, greater than IK10	ضربه های مکانیکی خارجی (IK Code)*

جریان نامی	باسبار کد	هادی فاز	PE	سطح مقطع	وزن باسبار (۳ هادی )
A		mm²	mm²	mm²	kg/m
۹۵۰	۰۹	۲۴۰	۵۹۴۴	۴۰*۶	۴۸.۳۲
۱۱۵۰	۱۱	۳۳۰	۵۹۴۴	۵۵*۶	۵۶.۸۵
۱۳۵۰	۱۳	۴۲۰	۵۹۴۴	۷۰*۶	۶۳.۸۹
۱۶۵۰	۱۶	۵۷۰	۸۱۰۵	۹۵*۶	۷۶.۱۸
۲۲۵۰	۲۲	۸۴۰	۸۹۰۵	۱۴۰*۶	۹۷.۱۳
۲۷۵۰	۲۷	۱۲۰۰	۹۷۰۴	۲۰۰*۶	۱۲۴.۵۴

Aluminium Conductor (Al)
IEC 62271-200 Edition 2.0 2011-10; IEC 61439-6 Edition 1.0 2012-05; IEC 62271-307 Edition 1.0 2015-09; STL Guide to IEC 62271-200 Edition 2.0 2011-10	استاندارد
Ur kV 24	Rated Voltage
Ud kV 50	Rated power frequency withstand voltage
Up kV 125	Rated impulse withstand withstand voltage
f Hz 50/60	فرکانس نامی
50J, > IK10	ضربه های مکانیکی خارجی (IK Code)*

جریان نامی	باسبار کد	هادی فاز	PE	سطح مقطع	وزن باسبار (۳ هادی )
A		mm²	mm²	mm²	kg/m
۱۵۰۰	۱۵	۵۲۵	۸۵۱۵	۷۵*۷	۹۵
۲۰۰۰	۲۰	۱۲۰۰	۸۵۱۵	۱۰۰*۱۲	۱۰۰
۲۵۰۰	۲۵	۱۸۰۰	۹۳۹۴	۱۵۰*۱۲	۱۲۰
۳۰۰۰	۳۰	۲۴۰۰	۱۰۱۹۴	۲۰۰*۱۲	۱۴۳

Copper Conductor (Cu)
IEC 62271-200 Edition 2.0 2011-10; IEC 61439-6 Edition 1.0 2012-05; IEC 62271-307 Edition 1.0 2015-09; STL Guide to IEC 62271-200 Edition 2.0 2011-10	استاندارد
Ur kV 24	Rated Voltage
Ud kV 50	Rated power frequency withstand voltage
Up kV 125	Rated impulse withstand withstand voltage
f Hz 50	فرکانس نامی
50J, > IK10	ضربه های مکانیکی خارجی (IK Code)*

جریان نامی	باسبار کد	هادی فاز	PE	سطح مقطع	وزن باسبار (۳ هادی )
A		mm²	mm²	mm²	kg/m
۱۸۰۰	۱۸	۴۹۰	۸۵۱۵	۷۰*۷	۱۰۴
۲۱۰۰	۲۱	۵۲۵	۸۵۱۵	۷۵*۷	۱۰۶
۳۲۰۰	۳۲	۱۲۰۰	۸۵۱۵	۱۰۰*۱۲	۱۲۲
۴۰۰۰	۴۰	۱۸۰۰	۹۳۹۴	۱۵۰*۱۲	۱۵۲
۵۰۰۰	۵۰	۲۴۰۰	۱۰۱۹۴	۲۰۰*۱۲	۱۸۷
۵۷۰۰	۵۷	۳۰۰۰	۱۰۱۹۴	۲۰۰*۱۵	۲۰۵
