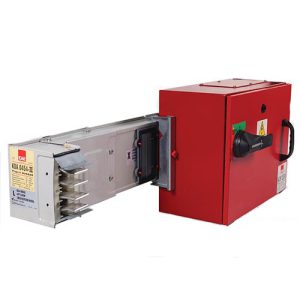

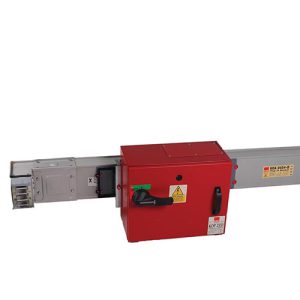

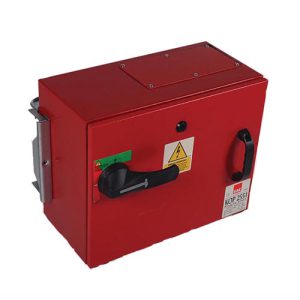

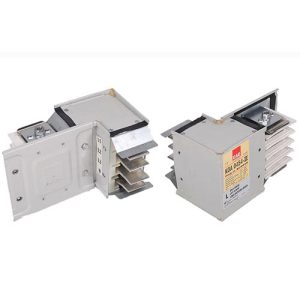

باسداکت مدل E-Line KO-II
باسداکت های مدل E-Line KO-II «باسبار رنج متوسط» راه حل های مناسبی را برای انتقال و توزیع برق در ساختمان های متوسط یا تاسیسات صنعتی ارائه می دهند.
این باسداکت ها میتوانند در حالت عمودی و افقی استفاده شوند. این باسداکت بعنوان یک نوار توزیع افقی یا عمودی برق بین 160A-800A یا هر جا که توزیع انرژی مورد نیاز است استفاده می شود.
مزایای باسداکت E-Line KO-II
درجه حفاظت IP 55
هادی آلومینیومی یا مسی هادی
های آلومینیومی یا مسی قلع اندود
به صورت استاندارد هر ۵۰ سانتی متر از هر دو طرف پریزهای شیر وصل شده
دارای گزینه Clean earth
جنس شینه و جریان نامی | |
| باسداکت مسی | باسداکت آلومینیومی |
250A / 315A / 400A / 600A / 800A | 160A / 250A / 315A / 400A / 500A / 600A / 630A / 800A |
مشخصات فنی باسداکت E-Line KO-II
Aluminium Conductor (KOA) | |
| ۰۶ ۰۸ ۰۲ ۰۳ ۰۴ ۰۶ ۰۸ Standards IEC 61439-6, TS EN 61439-6, IEC 61439-1, TS EN 61439-1 | استاندارد |
| Ui V 1000 | ولتاژ جداسازی نامی |
| Ue V ۱۰۰۰ | حداکثر ولتاژ عملیاتی نامی |
| Uimp kV 12 | ولتاژ مقاومتی ضربه ای |
| f Hz 50 | فرکانس نامی |
| III | درجه آلودگی |
| IP 55 | درجه حفاظت |
| Plug-in Busbar IK09 | ضربه های مکانیکی خارجی (IK Code)* |
| Basic protection (HD 60364-4-41, clause A1) | حفاظت برای ایمنی |
| جریان نامی | باسبار کد | L1,L2,L3,N | PE (4 ½) | PE (5 ) | کل سطح مقطع | وزن باسبار (۴ هادی ) | وزن باسبار (۵ هادی ) |
|---|---|---|---|---|---|---|---|
| A | mm² | mm² | mm² | mmxmm | kg/m | kg/m | |
| ۱۶۰ | ۰۱ | ۱۲۰ | ۶۰ | ۱۲۰ | ۵۸۳ | ۷ | ۷.۳ |
| ۲۵۰ | ۰۲ | ۱۵۰ | ۷۵ | ۱۵۰ | ۵۹۳ | ۷.۵ | ۸ |
| ۳۱۵ | ۰۳ | ۱۸۰ | ۹۰ | ۱۸۰ | ۶۰۳ | ۸ | ۸.۷ |
| ۴۰۰ | ۰۴ | ۳۰۰ | ۱۵۰ | ۳۰۰ | ۶۴۳ | ۱۰ | ۱۱ |
| ۵۰۰ | ۰۵ | ۳۷۵ | ۱۸۷.۵ | ۳۷۵ | ۶۶۸ | ۱۱ | ۱۲ |
| ۶۰۰ | ۰۶ | ۴۵۰ | ۲۲۵ | ۴۵۰ | ۶۹۳ | ۱۲ | ۱۳ |
| ۸۰۰ | ۰۸ | ۶۶۰ | ۳۳۰ | ۶۶۰ | ۷۳۰ | ۱۵.۱ | ۱۷ |
Copper Conductor (KOC) | |
| Standards IEC 61439-6, TS EN 61439-6, IEC 61439-1, TS EN 61439-1 | استاندارد |
| Ui V 1000 | ولتاژ جداسازی نامی |
| Ue V ۱۰۰۰ | حداکثر ولتاژ عملیاتی نامی |
| Uimp kV 12 | ولتاژ مقاومتی ضربه ای |
| f Hz 50 | فرکانس نامی |
| III | درجه آلودگی |
| IP 55 | درجه حفاظت |
| Plug-in Busbar IK09 | ضربه های مکانیکی خارجی (IK Code)* |
| Basic protection (HD 60364-4-41, clause A1) | حفاظت برای ایمنی |
| جریان نامی | باسبار کد | L1,L2,L3,N | PE (4 ½) | PE (5 ) | کل سطح مقطع | وزن باسبار (۴ هادی ) | وزن باسبار (۵ هادی ) |
|---|---|---|---|---|---|---|---|
| A | mm² | mm² | mm² | mmxmm | kg/m | kg/m | |
| ۲۵۰ | ۰۲ | ۱۲۰ | ۶۰ | ۱۲۰ | ۵۸۳ | ۱۰ | ۱۱ |
| ۳۱۵ | ۰۳ | ۱۵۰ | ۷۵ | ۱۵۰ | ۵۹۳ | ۱۱ | ۱۲.۵ |
| ۴۰۰ | ۰۴ | ۱۸۰ | ۹۰ | ۱۸۰ | ۶۰۳ | ۱۲.۵ | ۱۴ |
| ۶۰۰ | ۰۶ | ۳۰۰ | ۱۵۰ | ۳۰۰ | ۶۴۳ | ۱۶ | ۱۹ |
| ۸۰۰ | ۰۸ | ۴۵۰ | ۲۲۵ | ۴۵۰ | ۶۹۳ | ۱۸ | ۲۱ |
جهت مشاوره خرید و استعلام قیمت باسداکت با کارشناسان دیزل صنعت تماس بگیرید. (۳۳۳۵۹۸۱۸ – ۰۴۱ )
