تابلو برق چیست؟
تابلو برق کنترل یک دستگاه الکتریکی است که برای توزیع و کنترل برق در ساختمان‌ها، کارخانجات صنعتی و تجهیزات الکتریکی استفاده میشود. این تابلو با استفاده از کلیدها،کنتاکتورها، رله‌ها و سایر تجهیزات کنترلی، امکان کنترل و محافظت از تجهیزات الکتریکی را فراهم میکند.
تابلوهای کنترل برق با توجه به کارکرد به سه دسته تقسیم میشوند:
تابلو کنترل دستی : این تابلو ها جهت راه اندازی دیزل ژنراتورها بصورت دستی توسط اپراتور طراحی می شوند .
تابلو کنترل اتوماتیک : تابلو کنترل وظیفه مدیریت و راه اندازی دیزل ژنراتورهارا با توجه به مصرف مجموعه یا وضعیت برق شهر به صورت اتوماتیک را به عهده دارد
تابلو کنترل سنکرون : تابلو سنکرون وظیفه کنترل و هماهنگی بین یک یا چند دیزل ژنراتور با هم و یا برق شهر را دارد.

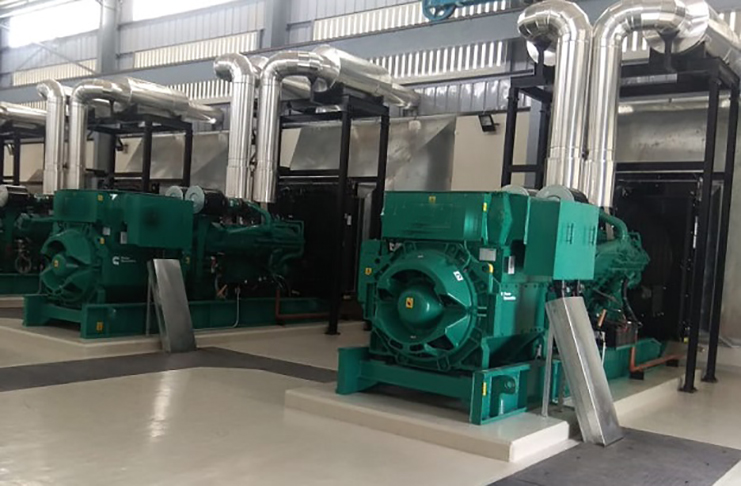

تابلو کنترل سنکرون
تابلو سنکرون قابلیت موازی کردن دو یا چند دیزل ژنراتور به یکدیگر و یا با برق شهر را دارد. در این حالت امکان تقسیم بار بین دیزل ژنراتور ها برای انعطاف پذیری بیشتر مجموعه وجود دارد. موازی سازی دیزل ژنراتور ها برای تامین برق، باعث ایجاد ظرفیت بیشتری شده و پایداری سیستم را بهبود می بخشد.
سناریوهای مختلف تابلو کنترل سنکرون:
۱-سنکرون کردن دیزل ژنراتورها باهم
۲-سنکرون کردن دیزل ژنراتور با برق شهر
۳-سنکرون دیزل ژنراتور ها باهم و با برق شهر
جنبه فنی تابلو سنکرون
به فرآیند تطبیق پارامترهای ولتاژ فرکانس و زاویه فاز ژنراتورها با پارامترهای برق شهر قبل از اتصال آنها به یک باس مشترک و تامین برق مصرف مجموعه، سنکرون دیزل ژنراتور گفته میشود. این تطابق تضمین می کند که ژنراتورها به صورت هماهنگ و همزمان به سیستم برق متصل شوند. بدون هماهنگی پارامترهای مطرحی نمیتوان از چند دستگاه ژنراتور برای تامین برق بار مصرفی استفاده کرد.
تابلو سنکرون به خاطر پیچیدگی طراحی و ساختار متفاوت نیاز به تخصص فنی دارد،لذا حتما باید با نظر متخصص این تابلو طراحی و ساخته شود.
نوشته های مشابه
ضرورت سنکرون دیزل ژنراتورها
افزایش قابلیت اطمینان: این تابلو با امکان موازی‌سازی ژنراتورها، قابلیت اطمینان سیستم برق را افزایش میدهد و در صورت خرابی یک ژنراتور، سایر ژنراتورها می‌توانند توان مورد نیاز را تأمین کنند.
پایداری و امنیت: این تابلو با طراحی سناریو خاص امکان استفاده از برگشت برق بدون قطعی را به شما میدهد.
اشتراک بار: در صورت سنکرون دیزل ژنراتور بار الکتریکی مصرفی کل بین انها توزیع می شود و از بارگذاری بیش از حد جلوگیری میکند.
قابلیت تعمیر و نگه داری: ژنراتورها را می توان بدون ایجاد اختلال در تامین برق برای سرویس کردن خاموش کرد، زیرا واحدهای هماهنگ باقی مانده می توانند بار را مدیریت کنند.
اجزای تابلو سنکرون
برد کنترلی : برندهای مختلف DSE , DEIF, COMAP برای برد کنترلی وجود دارد.جهت اطلاع واشنایی با انواع برد کنترلی به سایت مراجعه کنید.
کلید: کلید موردنیاز برای سنکرون طبق نیاز هر مجموعه تعیین میشود و از کلیدی نمی توان استفاده کرد.
*بهتر است برای ولتاژ ضعیف از کلید هوایی اشنایدر یا ABB استفاده کرد همچنین برای فشار متوسط از دژنکتور برند ABB یا پارس سوئیچ استفاده کرد.
موتور کلید به همراه رله voltage under و رله shunt
فیوز: برای حفاظت از تابلو کنترل نیاز است از فیوزها استفاده کنیم.
شینه
باتری شارژر
فروش دیزل ژنراتور در برندهای پرکینز، کامینز، ولوو و دوسان در مجموعه دیزل صنعت
فرایند طراحی و ساخت تابلو کنترل
۱.انتخاب کنترلر مناسب
۲.تعیین ورودی و دستورهای خروجی کنترلر
۳.تعینن کردن نوع و سایز کلیدهای قدرت
۴.محاسبه دقیق سایز شینه
۵.وایرینگ و شماره گذاری کابل های فرمان
۶.چیدمان تجهیزات داخل تابلو با درنظر گرفتن حقاظت کامل تجهیزات
۷.تعیین ابعاد تابلو کنترلی
قیمت تابلو سنکرون:
طراحی و راه اندازی اولیه سیستم‌های سنکرون سازی می‌تواند گران قیمت باشد، به ویژه برای عملیات در مقیاس کوچک. با این حال، مزایای بلند مدت آن اغلب سرمایه گذاری را توجیه میکند.
جهت مشاوره خرید، نصب و راه اندازی، راهنمایی، مشخصات فنی، خدمات پس از فروش و جهت استعلام قیمت تابلو کنترل سنکرون دیزل ژنراتور، با کارشناسان دیزل صنعت تماس بگیرید. (۳۳۳۵۹۸۱۸ – ۰۴۱ )
