تابلو ATS چیست و چگونه با دیزل ژنراتور کار می‌کند؟
قطع برق در بسیاری از مجموعه‌های صنعتی، ساختمان‌های تجاری، مراکز درمانی و واحدهای تولیدی می‌تواند باعث توقف فعالیت‌ها و ایجاد خسارت شود. در چنین شرایطی، وجود دیزل ژنراتور به‌تنهایی کافی نیست؛ زیرا باید سازوکاری وجود داشته باشد که در زمان قطع برق شهر، منبع تغذیه را به ژنراتور منتقل کند و پس از بازگشت برق شبکه، دوباره بار را به منبع اصلی برگرداند.
تابلو ATS یکی از تجهیزات اصلی برای انجام این فرایند است. این تابلو با پایش وضعیت برق ورودی و کنترل کلیدهای انتقال، امکان جابه‌جایی خودکار بین برق شهر و برق تولیدشده توسط دیزل ژنراتور را فراهم می‌کند. به همین دلیل، در سیستم‌های برق اضطراری که به عملکرد خودکار و کاهش زمان قطعی نیاز دارند، استفاده از تابلو ATS اهمیت زیادی دارد.
تابلو ATS چیست؟
تابلو ATS مخفف عبارت Automatic Transfer Switch و به معنای کلید یا سیستم انتقال خودکار برق است. این تجهیز برای مدیریت انتقال بار الکتریکی بین دو منبع تغذیه، مانند برق شبکه و دیزل ژنراتور، استفاده می‌شود.
در حالت عادی، برق مصرف‌کننده‌ها از طریق شبکه سراسری تأمین می‌شود. اگر برق شهر قطع شود یا ولتاژ و سایر پارامترهای آن از محدوده مجاز خارج شوند، کنترلر ATS وضعیت را تشخیص می‌دهد و در صورت فراهم بودن شرایط، فرایند راه‌اندازی ژنراتور و انتقال بار را آغاز می‌کند.
پس از بازگشت برق شبکه و اطمینان از پایدار بودن آن، تابلو بار را دوباره به برق شهر منتقل می‌کند. در سیستم‌هایی که قابلیت استارت و توقف خودکار ژنراتور را دارند، موتور پس از انتقال بار و سپری شدن زمان خنک‌کاری تعیین‌شده خاموش می‌شود.
نکته مهم این است که ATS صرفاً یک کلید ساده نیست؛ بلکه بسته به نوع طراحی، می‌تواند شامل کنترلر، تجهیزات اندازه‌گیری، کلیدهای قدرت، مدار فرمان و تجهیزات حفاظتی باشد.

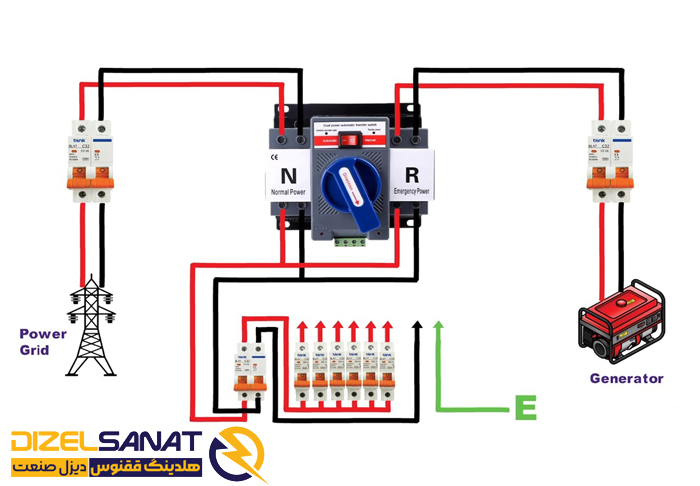

نحوه عملکرد تابلو ATS در سیستم دیزل ژنراتور
عملکرد تابلو ATS از زمان قطع برق شهر تا بازگشت سیستم به وضعیت عادی، طی چند مرحله انجام می‌شود. زمان هر مرحله به نوع کنترلر، تنظیمات تابلو، مشخصات ژنراتور و شرایط بهره‌برداری بستگی دارد.
۱. تأمین برق از شبکه در شرایط عادی
در وضعیت عادی، تابلو ATS برق شبکه را به‌عنوان منبع اصلی انتخاب می‌کند و بار مصرفی از این طریق تغذیه می‌شود. کنترلر نیز پارامترهای تعریف‌شده، مانند ولتاژ، فرکانس و در سیستم‌های مربوط، توالی فاز را بررسی می‌کند.
۲. تشخیص قطع یا اختلال برق شهر
در صورت قطع برق، افت یا افزایش غیرمجاز ولتاژ یا بروز خطاهای قابل تشخیص توسط کنترلر، سیستم پس از سپری شدن تأخیر تنظیم‌شده وارد مرحله بعد می‌شود.
این تأخیر به جلوگیری از واکنش غیرضروری به نوسان‌های کوتاه‌مدت شبکه کمک می‌کند. نوع خطاهایی که تابلو تشخیص می‌دهد، به امکانات کنترلی و تنظیمات آن بستگی دارد.
۳. ارسال فرمان استارت به دیزل ژنراتور
پس از تأیید اختلال برق شهر، کنترلر ATS به سیستم کنترل ژنراتور فرمان استارت می‌دهد. موتور روشن می‌شود و ژنراتور باید به شرایط مناسب تولید برق برسد.
پیش از انتقال بار، ولتاژ و فرکانس خروجی ژنراتور باید در محدوده قابل قبول قرار گرفته باشند. بنابراین، زمان انتقال بار فقط به سرعت عملکرد کلید ATS وابسته نیست و مدت راه‌اندازی و پایدار شدن ژنراتور نیز در آن تأثیر دارد.
۴. انتقال بار از برق شهر به ژنراتور
پس از آماده شدن ژنراتور، تابلو منبع تغذیه بار را از برق شهر به ژنراتور تغییر می‌دهد. در سیستم‌های انتقال معمول با قطع پیش از وصل، ابتدا اتصال منبع قبلی قطع و سپس منبع جدید متصل می‌شود.
در این روش، بار ممکن است برای مدتی کوتاه بدون برق بماند. اگر تجهیزات مصرف‌کننده به قطع برق حساس باشند، باید زمان وقفه و نیاز به تجهیزاتی مانند UPS نیز در طراحی سیستم در نظر گرفته شود.
۵. بازگشت برق شبکه و انتقال مجدد بار
پس از بازگشت برق شهر، کنترلر وضعیت شبکه را بررسی می‌کند. معمولاً یک زمان تأخیر برای اطمینان از پایداری برق در نظر گرفته می‌شود تا با یک نوسان کوتاه، انتقال مجدد انجام نشود.
پس از تأیید شرایط مناسب، بار از ژنراتور به شبکه بازمی‌گردد. در صورت فعال بودن قابلیت مربوط، ژنراتور برای مدت تعیین‌شده بدون بارو پایین‌تر از سرعت نامی کار می‌کند تا دمای آن به شرایط مناسب‌تری برسد و سپس خاموش می‌شود اصطلاحا به این سرعت، سرعت IDLE می‌گویند.
اجزای اصلی تابلو ATS
ساختار تابلو ATS با توجه به ظرفیت سیستم، نوع کلیدزنی، سطح حفاظت و امکانات مورد نیاز پروژه متفاوت است. بااین‌حال، در بیشتر طراحی‌ها چند بخش اصلی وجود دارد.
۱. کلید انتقال یا تجهیزات قدرت
کلید انتقال وظیفه اتصال بار به یکی از منابع برق و قطع اتصال منبع دیگر را بر عهده دارد. این بخش با توجه به ظرفیت ژنراتورها و تقاضای بار طراحی می‌شود، از جمله تجهیزات مورد استفاده می‌توان موارد زیر را نام برد:
- کلید چنج‌اور موتوردار
- دو کنتاکتور قدرت با اینترلاک مناسب
- کلیدهای اتوماتیک MCCB یا ACB موتوردار
- مجموعه کلید انتقال خودکار یکپارچه
انتخاب تجهیز مناسب به جریان نامی، سطح اتصال کوتاه قابل تحمل، تعداد پل‌ها، شرایط بهره‌برداری و مشخصات شبکه بستگی دارد.
در طراحی تابلو، جلوگیری از اتصال ناخواسته دو منبع به یکدیگر اهمیت زیادی دارد. در سیستم‌های انتقال معمول، این موضوع با استفاده از ساختار کلیدزنی و اینترلاک متناسب با طراحی انجام می‌شود.
۲. کنترلر ATS
کنترلر، بخش اصلی مدیریت عملکرد تابلو است. این تجهیز وضعیت منابع برق را بررسی می‌کند و بر اساس تنظیمات، فرمان‌های لازم را صادر می‌کند.
مهم‌ترین وظایف کنترلر ATS عبارت‌اند از:
- پایش وضعیت برق شهر و ژنراتور
- تشخیص قطع یا خارج شدن پارامترهای برق از محدوده مجاز
- ارسال فرمان استارت و توقف ژنراتور، در صورت پشتیبانی سیستم
- مدیریت تأخیرهای انتقال و بازگشت به برق شهر
- بررسی آماده بودن منبع جایگزین
- نمایش وضعیت عملکرد و خطاهای قابل تشخیص
امکانات کنترلی در مدل‌های مختلف یکسان نیستند؛ بنابراین هنگام انتخاب تابلو باید قابلیت‌های واقعی کنترلر بررسی شود.
۳. مدار فرمان و تجهیزات کنترلی
مدار فرمان ارتباط بین کنترلر، کلیدهای قدرت و سیستم کنترل دیزل ژنراتور را برقرار می‌کند. رله‌ها، فیوزهای فرمان، ترمینال‌ها و تجهیزات واسط، بسته به طراحی تابلو در این بخش قرار می‌گیرند.
در بسیاری از تابلوها، امکان انتخاب حالت دستی یا خودکار نیز وجود دارد. حالت دستی برای شرایط تعمیراتی، آزمایش یا کنترل اپراتور کاربرد دارد؛ اما نحوه استفاده از آن باید با دستورالعمل سازنده و الزامات ایمنی هماهنگ باشد.
۴. تجهیزات اندازه‌گیری ولتاژ و جریان
برای تشخیص وضعیت منابع، کنترلر معمولاً ولتاژ ورودی‌ها را پایش می‌کند. در صورت نیاز به اندازه‌گیری جریان، ثبت بار یا پیاده‌سازی برخی حفاظت‌ها، از تجهیزات اندازه‌گیری جریان مانند ترانس جریان نیز استفاده می‌شود.
وجود این تجهیزات و نوع آن‌ها به امکانات مورد انتظار و ساختار مدار قدرت بستگی دارد.
۵. تجهیزات حفاظتی
تجهیزات حفاظتی برای کاهش خطر آسیب ناشی از اضافه‌جریان، اتصال کوتاه و سایر خطاهای الکتریکی انتخاب می‌شوند. نوع و سطح حفاظت باید با مشخصات کلیدها، کابل‌ها، ژنراتور و بار مصرفی هماهنگ باشد.
نباید فرض کرد که تمام تابلوهای ATS به‌صورت پیش‌فرض همه حفاظت‌های مورد نیاز سیستم را در خود دارند؛ بخشی از حفاظت‌ها باید در تابلو اصلی، کلید ژنراتور یا تجهیزات مستقل نصب شده باشند.
۶. نمایشگر و سیستم اعلام وضعیت
چراغ‌های سیگنال، نمایشگر دیجیتال یا رابط کاربری HMI می‌توانند وضعیت منبع انتخاب‌شده، آماده بودن ژنراتور، وضعیت کلیدها و هشدارهای سیستم را نشان دهند.
امروزه، امکان ارتباط با سامانه‌های مانیتورینگ نیز وجود دارد. استفاده از این قابلیت به نوع کنترلر و تجهیزات ارتباطی نصب‌شده بستگی دارد.
نوشته های مشابه
انواع تابلو ATS
تابلوهای انتقال برق را می‌توان بر اساس نحوه عملکرد و نوع تجهیزات به چند گروه تقسیم کرد. در این تقسیم‌بندی باید میان کلید انتقال، سیستم کنترل و قابلیت استارت خودکار ژنراتور تفاوت قائل شد.
تابلو انتقال دستی
در سیستم انتقال دستی، اپراتور با استفاده از کلید چنج‌اور یا تجهیزات مربوط، منبع تغذیه را تغییر می‌دهد. این روش در کاربردهایی که وقفه طولانی‌تر قابل قبول است و حضور اپراتور امکان‌پذیر است، مورد استفاده قرار می‌گیرد.
در این سیستم، خودکار بودن استارت ژنراتور و انتقال بار وجود ندارد، مگر اینکه قابلیت‌های جداگانه‌ای برای آن در نظر گرفته شده باشد.
تابلو انتقال خودکار
در این نوع سیستم، کنترلر وضعیت منابع را بررسی می‌کند و در صورت تشخیص شرایط تعریف‌شده، فرمان انتقال بار را صادر می‌کند.
اگر این سیستم با ژنراتور دارای قابلیت استارت خودکار هماهنگ شده باشد، می‌تواند چرخه قطع برق، راه‌اندازی ژنراتور و انتقال بار را بدون نیاز به حضور فوری اپراتور مدیریت کند.
سیستم انتقال با کنترل دستی و خودکار
برخی تابلوها امکان انتخاب حالت دستی و خودکار را فراهم می‌کنند. در حالت خودکار، فرایند طبق تنظیمات کنترلر انجام می‌شود و در حالت دستی، اپراتور می‌تواند عملیات مجاز را مطابق دستورالعمل سیستم مدیریت کند.
وجود حالت دستی به معنای آن نیست که هر نوع عملیات کلیدزنی در هر شرایطی ایمن است؛ روش بهره‌برداری باید با طراحی تابلو و دستورالعمل سازنده مطابقت داشته باشد.

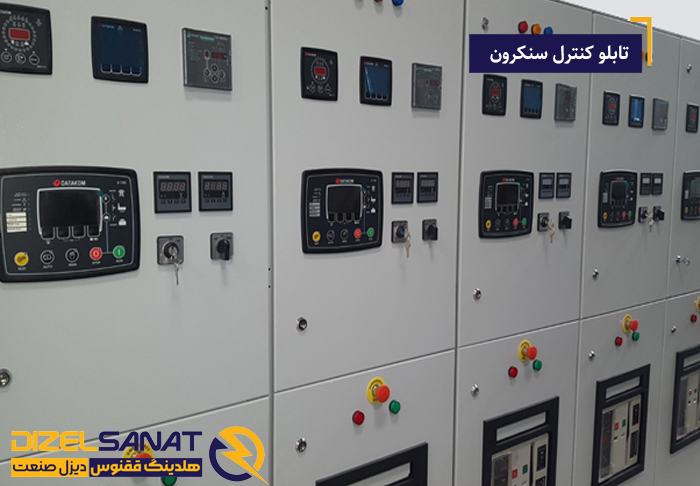

تفاوت تابلو ATS با تابلو سنکرون
تابلو ATS و تابلو سنکرون هر دو در سیستم‌های برق و دیزل ژنراتور کاربرد دارند، اما وظایف آن‌ها یکسان نیست.
تابلو ATS معمولاً برای انتقال بار بین دو منبع تغذیه طراحی می‌شود؛ برای مثال، انتقال از برق شهر به ژنراتور در زمان قطع شبکه و بازگشت به برق شهر پس از پایدار شدن آن.
در مقابل، تابلو سنکرون برای هماهنگ‌سازی عملکرد دو یا چند منبع تولید برق و در صورت طراحی مناسب، موازی کردن ژنراتورها با یکدیگر یا با شبکه استفاده می‌شود.
برای موازی کردن منابع، پارامترهایی مانند ولتاژ، فرکانس، توالی فاز و اختلاف زاویه فاز باید در محدوده مجاز باشند. علاوه بر تجهیزات سنکرون، حفاظت‌های مربوط به موازی‌سازی و الزامات اتصال به شبکه نیز باید در طراحی لحاظ شوند.
بنابراین، تابلو ATS معمولی به‌تنهایی برای موازی کردن دیزل ژنراتور با برق شهر کافی نیست. اگر پروژه به انتقال بدون وقفه محسوس یا کار موازی منابع نیاز دارد، باید نوع سیستم بر اساس نیاز واقعی پروژه و تجهیزات مناسب انتخاب شود. به زبان ساده تر می‌توان گفت چشمک داشتن یکی از معایب تابلو ATS است. در صورتی‌که مجموعه نیاز به انتقال بدون وقفه یا بدون چشمک داشته باشد باید از تابلو AMF یا تابلو سنکرون استفاده کرد.
مزایای استفاده از تابلو ATS
استفاده از تابلو ATS در سیستم برق اضطراری مزایای متعددی دارد؛ البته میزان بهره‌مندی از این مزایا به طراحی صحیح، کیفیت تجهیزات و نگهداری مناسب سیستم وابسته است.
کاهش نیاز به دخالت اپراتور: در سیستم‌های مجهز به کنترل خودکار و ژنراتور مناسب، فرایند انتقال برق بدون نیاز به حضور فوری اپراتور انجام می‌شود.
کاهش مدت قطعی برق: با خودکار شدن تشخیص خطا، استارت ژنراتور و انتقال بار، زمان واکنش سیستم کاهش می‌یابد؛ هرچند قطع برق در زمان راه‌اندازی ژنراتور همچنان ممکن است رخ دهد.
افزایش قابلیت اطمینان برق اضطراری: انتقال کنترل‌شده بین منابع می‌تواند احتمال خطاهای ناشی از کلیدزنی دستی را کاهش دهد.
محافظت بهتر از تجهیزات: پایش وضعیت منابع و جلوگیری از انتقال در شرایط نامناسب، در صورت طراحی صحیح، به عملکرد مطمئن‌تر سیستم کمک می‌کند.
امکان نظارت بر عملکرد: کنترلرهای مجهز به نمایشگر یا ارتباطات مناسب، اطلاعاتی درباره وضعیت منابع و برخی خطاهای سیستم در اختیار اپراتور قرار می‌دهند.
تابلو ATS در چه مکان‌هایی استفاده می‌شود؟
تابلو ATS در مجموعه‌هایی کاربرد دارد که تأمین برق اضطراری برای تداوم فعالیت یا کاهش خسارت اهمیت دارد. برخی از کاربردهای متداول آن عبارت‌اند از:
- کارخانه‌ها و واحدهای صنعتی: برای کاهش وقفه در فرایندهای تولید و تأمین برق تجهیزات ضروری.
- ساختمان‌های اداری و تجاری: برای پشتیبانی از مدارهای منتخب در زمان قطع شبکه.
- مراکز مخابراتی و زیرساختی: برای افزایش قابلیت اطمینان تأمین برق تجهیزات حساس.
- سیستم‌های اضطراری ساختمان: برای تأمین برق بارهای مشخص‌شده، مانند برخی تجهیزات ایمنی، مطابق مقررات مربوط.
در هر یک از این کاربردها، ظرفیت ژنراتور، اولویت بارها، زمان مجاز قطعی و الزامات ایمنی باید پیش از انتخاب تابلو مشخص شود.
چگونه تابلو ATS مناسب دیزل ژنراتور انتخاب کنیم؟
انتخاب تابلو ATS فقط بر اساس توان اسمی دیزل ژنراتور انجام نمی‌شود. برای انتخاب صحیح باید مشخصات منبع برق، بار مصرفی و شرایط بهره‌برداری در کنار یکدیگر بررسی شوند.
۱. جریان نامی تابلو
جریان نامی کلید انتقال باید با جریان طراحی سیستم و شرایط کارکرد هماهنگ باشد. توان ژنراتور به‌تنهایی برای تعیین اندازه کلید کافی نیست؛ زیرا ولتاژ، ضریب توان، نحوه توزیع بار و مشخصات شبکه نیز اهمیت دارند.
برای نمونه، در یک سیستم سه‌فاز با ولتاژ خط ۴۰۰ ولت و توان ظاهری ۱۰۰ کیلوولت‌آمپر، جریان نامی تقریبی در شرایط متعادل از رابطه زیر به دست می‌آید:
جریان سه‌فاز = توان ظاهری ÷ (۱٫۷۳۲ × ولتاژ خط)
بر این اساس، جریان تقریبی حدود ۱۴۴ آمپر خواهد بود. این عدد صرفاً یک محاسبه نمونه است و انتخاب کلید نهایی باید با در نظر گرفتن شرایط واقعی بار، ضریب اطمینان طراحی، جریان اتصال کوتاه و مشخصات تجهیزات انجام شود.
۲. تک‌فاز یا سه‌فاز بودن سیستم
تابلو ATS باید با نوع شبکه و ژنراتور سازگار باشد. در سیستم‌های سه‌فاز، بررسی توالی فاز، ولتاژ نامی، وضعیت نول و نوع بار اهمیت دارد.
تعداد پل‌های کلید نیز باید متناسب با طرح اتصال نول و ارت و الزامات حفاظتی پروژه تعیین شود. انتخاب کلید سه‌پل یا چهارپل بدون بررسی نحوه اتصال منابع می‌تواند مشکلاتی در عملکرد یا حفاظت سیستم ایجاد کند.
۳. نوع کلید انتقال
بسته به ظرفیت و شرایط بهره‌برداری، ممکن است کلید چنج‌اور موتوردار، کنتاکتورهای قدرت یا کلیدهای اتوماتیک موتوردار انتخاب شوند.
توانایی تحمل جریان اتصال کوتاه، دوام الکتریکی و مکانیکی، نوع انتقال و قابلیت اینترلاک از مواردی هستند که باید در بررسی تجهیزات در نظر گرفته شوند.
۴. سازگاری کنترلر با دیزل ژنراتور
کنترلر ATS باید بتواند با سیستم کنترل ژنراتور ارتباط برقرار کند. نوع فرمان استارت، روش توقف، وضعیت آماده‌به‌کار و سیگنال‌های خطا از جمله مواردی هستند که باید بررسی شوند.
در صورتی که ژنراتور برای استارت خودکار آماده نشده باشد یا مدار فرمان آن با کنترلر سازگار نباشد، ممکن است برای راه‌اندازی سیستم به تغییرات فنی نیاز باشد.
۵. شرایط محیطی و محل نصب
دمای محیط، میزان گردوغبار، رطوبت، تهویه، فضای نصب و درجه حفاظت بدنه باید متناسب با محل بهره‌برداری انتخاب شوند.
تابلویی که در فضای داخلی نصب می‌شود ممکن است به مشخصاتی متفاوت از تابلوی نصب‌شده در محیط صنعتی یا فضای باز نیاز داشته باشد.
۶. امکانات مانیتورینگ و حفاظت
اگر پروژه به ثبت خطاها، نمایش اطلاعات برق، ارتباط با سیستم مدیریت ساختمان یا نظارت از راه دور نیاز دارد، این قابلیت‌ها باید هنگام انتخاب کنترلر و طراحی تابلو مشخص شوند.
همچنین باید بررسی شود که حفاظت‌های لازم در کدام قسمت سیستم اجرا شده‌اند تا از تکرار نامناسب یا وجود خلأ حفاظتی جلوگیری شود.
قیمت تابلو ATS به چه عواملی بستگی دارد؟
قیمت تابلو ATS به مشخصات فنی و تجهیزات استفاده‌شده در آن بستگی دارد و نمی‌توان یک قیمت ثابت را برای تمام پروژه‌ها در نظر گرفت.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- جریان نامی و ظرفیت کلید انتقال
- برند، مدل و نوع کلیدهای قدرت
- نوع و امکانات کنترلر ATS
- تک‌فاز یا سه‌فاز بودن سیستم
- تعداد پل‌های کلید و ساختار مدار قدرت
- تجهیزات حفاظتی، اندازه‌گیری و مانیتورینگ
- جنس بدنه، ابعاد تابلو و درجه حفاظت مورد نیاز
- نیاز به طراحی اختصاصی، نصب، سیم‌کشی و راه‌اندازی
- شرایط محیطی و الزامات خاص پروژه
برای دریافت قیمت دقیق، بهتر است مشخصات دیزل ژنراتور، ولتاژ شبکه، جریان یا توان مورد نیاز، نوع بار و امکانات کنترلی مورد انتظار مشخص باشند. در این صورت می‌توان تجهیزات مناسب را انتخاب کرد و هزینه تابلو را بر اساس نیاز واقعی پروژه برآورد کرد.
آیا تابلو ATS به‌تنهایی مانع قطع برق می‌شود؟
خیر. وظیفه اصلی تابلو ATS مدیریت انتقال منبع تغذیه است، نه تولید برق یا تضمین برق بدون وقفه.
در یک سیستم معمولی، پس از قطع برق شهر باید ژنراتور روشن شود و به شرایط مناسب برسد؛ بنابراین ممکن است مصرف‌کننده برای مدتی برق نداشته باشد. اگر برخی تجهیزات مانند سرورها یا سامانه‌های حساس به وقفه حتی کوتاه‌مدت واکنش نامطلوب نشان می‌دهند، استفاده از UPS در کنار ژنراتور و ATS می‌تواند راهکار مناسبی باشد.
ظرفیت UPS، زمان پشتیبانی باتری و هماهنگی آن با ژنراتور باید متناسب با بار و الزامات پروژه تعیین شود.
نکات مهم در نصب و نگهداری تابلو ATS
عملکرد صحیح ATS فقط به انتخاب تجهیزات مناسب وابسته نیست؛ نصب، تنظیم و آزمایش دوره‌ای نیز نقش مهمی در اطمینان از آماده‌به‌کار بودن سیستم دارند.
پیش از بهره‌برداری، موارد زیر باید توسط افراد متخصص بررسی شوند:
- صحت اتصالات مدار قدرت و فرمان
- عملکرد صحیح اینترلاک و کلیدهای انتقال
- سازگاری فرمان استارت با سیستم کنترل ژنراتور
- تنظیم زمان تأخیر قطع، انتقال، بازگشت و توقف ژنراتور
- بررسی ولتاژ، فرکانس و توالی فاز در صورت نیاز
- آزمایش انتقال بار و بازگشت به منبع اصلی
- بررسی عملکرد آلارم‌ها و تجهیزات حفاظتی
- ثبت نتایج آزمون و برنامه‌ریزی برای سرویس دوره‌ای
آزمایش سیستم باید با رعایت دستورالعمل سازندگان و الزامات ایمنی انجام شود. انجام آزمون واقعی انتقال بار نیز باید متناسب با حساسیت مصرف‌کننده‌ها و برنامه بهره‌برداری پروژه برنامه‌ریزی شود.
سؤالات متداول درباره تابلو ATS
تابلو ATS مخفف چیست؟
ATS مخفف Automatic Transfer Switch است و به کلید یا سیستم انتقال خودکار برق بین دو منبع تغذیه گفته می‌شود.
آیا تابلو ATS بدون دیزل ژنراتور هم کاربرد دارد؟
بله. ATS می‌تواند برای انتقال بین منابع دیگری نیز استفاده شود؛ برای مثال، بین دو ورودی برق مستقل. بااین‌حال، نوع منابع و الزامات کلیدزنی باید در طراحی لحاظ شوند.
آیا تابلو ATS برای هر دیزل ژنراتوری قابل استفاده است؟
خیر، سازگاری تابلو با ژنراتور باید از نظر جریان، ولتاژ، نوع کنترل، مدار استارت و شرایط بهره‌برداری بررسی شود. ممکن است برخی ژنراتورها برای کار با سیستم انتقال خودکار به تجهیزات یا تغییرات کنترلی نیاز داشته باشند.
زمان انتقال برق در تابلو ATS چقدر است؟
زمان انتقال ثابت نیست. مدت تشخیص اختلال، استارت ژنراتور، پایدار شدن ولتاژ و فرکانس، تأخیرهای تنظیم‌شده و عملکرد کلیدها در زمان نهایی تأثیر دارند. برای تعیین زمان مورد انتظار باید مشخصات ژنراتور و تنظیمات واقعی سیستم بررسی شوند.
تفاوت تابلو ATS با تابلو سنکرون چیست؟
ATS برای انتقال بار بین منابع طراحی می‌شود؛ اما تابلو سنکرون، در صورت تجهیز و طراحی مناسب، منابع را هماهنگ می‌کند تا امکان کار موازی آن‌ها فراهم شود. این دو سیستم از نظر هدف، کنترل و الزامات حفاظتی متفاوت‌اند.
آیا امکان استارت و خاموش شدن خودکار ژنراتور وجود دارد؟
بله، مشروط بر اینکه ژنراتور و سیستم کنترل آن از استارت و توقف خودکار پشتیبانی کنند و مدار فرمان به‌درستی طراحی و متصل شده باشد.
طراحی و ساخت تابلو ATS در دیزل صنعت
انتخاب تابلو ATS مناسب، یکی از مراحل مهم طراحی سیستم برق اضطراری است. ظرفیت ژنراتور، نوع شبکه، مشخصات بار و شرایط محل نصب باید پیش از تعیین تجهیزات و ساخت تابلو بررسی شوند.
دیزل صنعت در زمینه طراحی و ساخت تابلوهای کنترلی دیزل ژنراتور فعالیت می‌کند. انتخاب ساختار مناسب تابلو و تجهیزات کنترلی متناسب با مشخصات پروژه، به افزایش قابلیت اطمینان سیستم و مدیریت بهتر انتقال برق کمک می‌کند.
برای بررسی نیاز پروژه و استعلام قیمت تابلو ATS، مشخصات دیزل ژنراتور، نوع برق ورودی و ظرفیت بار مصرفی را در اختیار کارشناسان قرار دهید تا راهکار متناسب با شرایط سیستم بررسی شود.
