ارت سازه و ارت معمولی؟ تفاوت را بدانید!

در این بخش قصد داریم شما را با ارت سازه و ارت معمولی بیشتر آشنا کنیم. و همینطور تفاوت ارت سازه و ارت معمولی را باید بدانیم.

ارتینگ سازه چیست؟

یک سازه فلزی که قابلیت حمل جریان را دارد، احتمالاً به دلیل وقوع خطا در تجهیزات متصل به سازه، مورد اصابت صاعقه یا جریان خطا قرار می گیرد. از این رو ساختار باید محافظت شود. سازه باید دارای یک مسیر با امپدانس کم به سیستم اتصال به زمین باشد تا جریان خطا را در عرض یک ثانیه به طور ایمن به زمین منتقل کند. ارت سازه برای تجهیزات غیر الکتریکی ترجیح داده  می شود.

مطالعه بیشتر : ارتینگ الکتریکی – روش ها و انواع ارتینگ و گراندینگ

مطالعه بیشتر : انواع سیستم های ارتینگ

ارتینگ معمولی چیست؟

روش متداول ارتینگ یک سیستم مستقل است که در آن یک هادی ارت اختصاصی مستقیماً بین تجهیزات الکتریکی یا سازه فلزی به گودال زمین یا شبکه ای از گودال های زمین متصل می شود. اندازه هادی ارتینگ به بزرگی جریان خطا بستگی دارد. روش مرسوم برای تجهیزات الکتریکی ترجیح داده می شود.

مزایا و معایب ارت سازه  و ارت معمولی

ارتینگ سازه :

  • مقرون به صرفه است و شامل ارت اختصاصی نمی شود.
  • تعمیر و نگهداری آسان
  • فقط برای تجهیزات غیر الکتریکی توصیه می شود.
  • طول عمر خوب است زیرا شامل یک شبکه پیچیده نیست.
  • هیچ منطقه یا فضای اضافی مورد نیاز نیست.

ارتینگ معمولی :

  • اتصال زمین معمولی به معنای زمین کردن تجهیزات الکتریکی است.
  • جریان خطای بزرگ را به طور موثر به زمین می رساند.
  • حداکثر ایمنی را برای جان انسان ها فراهم می کند.
  • برای نگهداری نیاز به تلاش بیشتری دارد.
  • فضای بیشتری مورد نیاز است.

دلایل احتمالی خطای برق:

  • سیم کشی نامناسب
  • فیوزهای درجه بالا
  • جریان نشتی
  • ارت نامناسب
  • علل یا حوادث طبیعی

برای از بین بردن چنین موارد و حوادثی نیاز به ممیزی دوره ای از تاسیسات الکتریکی است، مقاله ما را بخوانید تا درباره حسابرسی ایمنی الکتریکی بیشتر بدانید.

بیایید شکل زیر را برای نشان دادن ارتینگ سازه در مقابل زمین معمولی در نظر بگیریم:

ارتینگ سازه در مقابل زمین معمولی

هدف اصلی ارتینگ یا زمین، ارائه یک مسیر برگشت مطمئن برای هر جریان خطای است که ممکن است در طول یک اتصال کوتاه بین فازها یا فاز به زمین ایجاد شود. لطفاً به شکل زیر مراجعه کنید که در آن نیروی الکتریکی توسط ژنراتور تولید می شود.

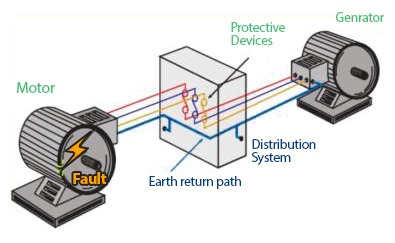

تولید انرژی توسط ژنراتور

فرض کنید یک عیب در موتور وجود دارد، یعنی خطای فاز به فاز یا ۳ فاز. در چنین حالتی جریان خطا به منبع خود باز می گردد و در صورت زمین نشدن سیستم به زمین نمی رسد. در شرایط عادی، یک خطا در موتور باید باعث جریان کافی برای کارکرد دستگاه های محافظ شود. دستگاه هایی مانند قطع کننده مدار یا فیوزها بر اساس منحنی های مشخصه و تنظیمات ارائه شده (در مورد مدار شکن ها) در مدت زمان کوتاهی در سیستم توزیع قرار می گیرند تا عیب را قطع و جدا کنند.



از این رو مسیر برگشت زمین (که با کابل سبز رنگ در نمودار بالا نشان داده شده است) باید از طریق کابل/رسانا حداقل دو نقطه (برای افزونگی) به شبکه ارت که در آن چاله های زمین وصل شده اند متصل شود. این روش معمولی برای ارت کردن سیستم الکتریکی است.



ارت سازه روشی است که توسط آن مواد رسانای مجاور به یکدیگر متصل می شوند. لطفا به شکل زیر مراجعه کنید.

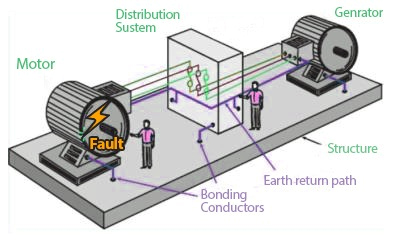

ارت سازه

ارتینگ سازه مسیری را برای جریان های سازه ای فراهم می کند و اطمینان می دهد که تجهیزات متصل به هم در پتانسیل یکسانی قرار دارند. شکل بالا نشان می دهد که تجهیزاتی مانند ژنراتور، برد توزیع برق و بدنه ژنراتور به سازه متصل شده اند (لغز فلزی) و از این رو هیچ تفاوت پتانسیلی که ایمنی پرسنل را تهدید کند وجود ندارد. ارتینگ تجهیزات به طور موثر موازی با انسان است و جریان خطا بین آنها تقسیم می شود.

نتیجه :

ارت سازه یا ارت معمولی یاید بر اساس کاربرد و میزان جریان خطا مورد استفاده قرار گیرند.
