نیروگاه مقیاس کوچک
تولید برق بر پایه ی بهره برداری از تعداد محدودی نیروگاه مرکزی در مقیاس بزرگ و سپس انتقال و توزیع انرژی بین مصرف کنندگانی است که ممکن است تا هزاران کیلومتر دورتر از محل تولید باشند.
با این روش انرژی زیادی تلف شده و به محیط زیست صدمه زیادی وارد میشود. در مقابل نیروگاه های مقیاس کوچک مطرح میشوند. مولد مقیاس کوچک یا Small Scale Generator به مجموعه ای از تاسیسات تولید برق گفته میشود که به صورت اتصال به شبکه برق سراسری قابل بهره برداری می باشند. به شرط آنکه ظرفیت عملی تولید آن در زمان اتصال به شبکه بیشتر از ۲۵ مگاوات نباشد.
بنابراین دیزل ژنراتورهای موجود در کارخانجات و یا صنایع مختلف دیگر امکان اتصال به شبکه برق سراسری و تولید مستمر برق به صورت سالانه را ندارد و بیشتر جهت مصارف استندبای استفاده میگردند.
در نتیجه ژنراتور های گازی مطرح میشوند که سازگاری بیشتری با محیط زیست داشته ، و هزینه کمتر سوخت مصرفی مولد ها موجب جایگزنی میشود.
مزایای نیروگاه مقیاس کوچک
- کاهش نیاز به افزایش ظرفیت برق شبکه و احداث تاسیسات جدید شبکه
- احداث و بهره برداری بسیار آسان و سریع
- تولید برق با کیفیت بالا امکان استفاده از گرمای حاصله به صورت همزمان (chp)
- صرفه جویی زیاد در مصرف انرژی
- کاهش تلفات و آزاد سازی ظرفیت خطوط انتقال انرژی
- بهبود پروفیل ولتاژ
- پیک سایی
- امکان استفاده از منابع انرژی اولیه متنوع مانند بیوگاز ، گاز طبیعی و….
- صرفه جویی اقتصادی برای مصرف کننده نهایی
- افزایش امنیت تامین انرژی برای مصرف کننده نهایی خصوصاً در صنایع
- انتشار آلاینده های زیست محیطی پایین

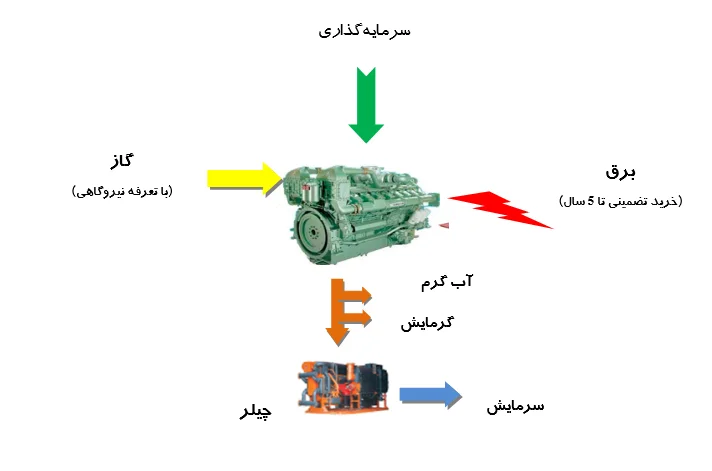

تولید همزمان برق و حرارت CHP /تولید همزمان برق، حرارت و برودت CCHP
بطورکلی یک دستگاه موتورگازی درحالت تولید همزمان برق و حرارت (CHP) از چهار طریق زیر می تواند انرژی حرارتی تولید کند :
- تولید بخار و یا آب گرم ازطریق اگزاست گاز خروجی حاصل از احتراق موتور.
- تولید آب گرم از طریق تبادل حرارتی با آب سیستم خنک کننده موتور.
- تولید آب گرم از طریق تبادل حرارتی با سیستم روانکاری موتور .
- تولید آب گرم از طریق تبادل حرارتی با سیستم سوخت موتور.
انواع نیروگاه های مقیاس کوچک
مولفه های درآمدی سرمایه گذاری:
- فروش برق مولدها به شبکه سراسری با قرارداد خرید تضمینی ۵ ساله
- فروش برق به مشترکین خصوصی و تجاری برق
- استفاده از حرارت سرسیلندر و اگزوز مولد به صورت های مختلف
مولفه های هزینه ای سرمایه گذاری:
- هزینه های اولیه احداث سیستم
- هزینه های بهره برداری،نگهداری و تعمیر
- درآمد از دست رفته ناشی از عدم تولید
سیاست های تشویقی دولت:
- خرید تضمینی برق تا ۵ سال( خرید برق در ۵ ساله دوم بر اساس مصوبات هیئت تنظیم بازار برق ایران)
- محاسبه نرخ خرید تضمینی بر اساس نرخ ارز و تورم
- پرداخت صورتحساب آمادگی تولید در صورت قطعی گاز(در دوره تضمین سوخت) و قطعی شبکه
- تسهیل شرایط فروش برق به سایر مشترکین در قالب قراردادهای دوجانبه
- تضمین تامین سوخت با تعرفه نیروگاهی تا ۱۰ سال
مجوزها و زیر ساخت های لازم جهت احداث نیروگاه مقیاس کوچک
مجوزهای صادره از سوی شرکت های برق:
- موافقت نامه احداث
- تاییدیه اتصال به شبکه
- پروانه احداث
- نهایتاً قرارداد خرید تضمینی
مجوزهای صادره از سوی شرکت ها و ادارات ذیربط :
- تاییدیه فنی مولدها توسط شرکت بهره برداری نیروگاه طرشت
- مجوز زیست محیطی
- مجوز و پیمان انشعاب گاز
- دفترچه قرارداد و یا سند زمین مورد نظر جهت احداث نیروگاه
انواع قراردادهای خرید برق:
- خرید تضمینی
- مصوبه ۳۲۹ هیات تنظیم بازار برق ایران
در قراردادهای خرید تضمینی مدت قرارداد به دوبازه زمانی ۶۰ ماهه تقسیم می شود.
۶۰ ماه اول : خرید تضمینی برق از سرمایه گذار با نرخ مصوب اعلامی از سوی توانیر و تامین و تضمین سوخت با تعرفه نیروگاهی صورت میگیرد.
۶۰ ماه دوم : عقد قرارداد سالیانه بر اساسنرخ های مصوبه ۳۲۹ هر سال و خرید برق در بازه زمانی ۵ ماه پیک سال ( اول اردیبهشت تا پایان شهریور) و تامین و تضمین سوخت نیروگاه با تعرفه نیروگاهی
در قراردادهای مصوبه ۳۲۹ ، دوره خرید مربوط به ۵ ماه پیک سال ( اول اردیبهشت تا پایان شهریور) بوده و بر اساس نرخ های اعلامی و مصوب خرید برق از سرمایه گذار صورت میگیرد.

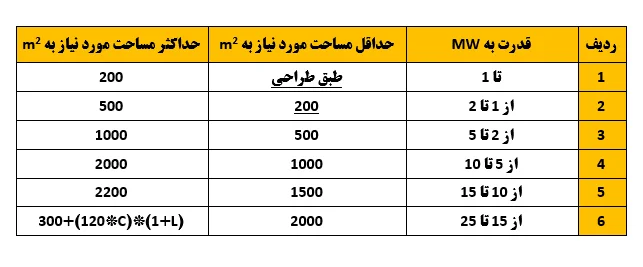

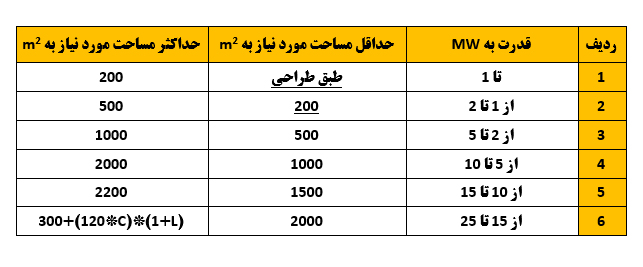

فرمت قرارداد خرید تضمینیمقدار زمین مورد نیاز برای احداث نیروگاه :
حداقل۲۵۰ متر مربع برای هر یک مگاوات
پیرو تفاهم نامه بین شرکت شهرک های صنعتی و وزارت نیرو ، واگذاری ۱۰۰ متر مربع زمین رایگان از سوی شرکت شهرک های صنعتی برای هر مگاوات نیروگاه امکان پذیر می باشد.
لازم به ذکر است که ۱۵ درصد از فضای زمین طبق مجوز زیست محیطی باید به فضای سبز اختصاص داده شود.
- نزدیکی به شبکه گازرسانی بلحاظ سهولت احداث خط لوله گاز الزامی می باشد.
- نزدیکی به پست برق یا خطوط برق جهت سهولت اتصال به شبکه الزامی می باشد.
- نزدیکی به شبکه گازرسانی بلحاظ سهولت احداث خط لوله گاز الزامی میباشد.
- نزدیکی به پست برق یا خطوط برق جهت سهولت اتصال به شبکه الزامی میباشد.
مولدهای مشمول قراردادهای خرید تضمینی :
بنابر ابلاغیه شرکت توانیر مولدهای مورد استفاده برای قراردادهای خرید تضمینی میبایست نو و یا استوک صفر ساعت کارکرد باشند.
شرایط احراز نو بودن مولدها:
- تهیه گزارش توسط یکی از شرکت‌های بازرسی تأیید صلاحیت شده در امر بازرسی کالاهای وارداتی، مورد تأیید سازمان ملی استاندارد. باید پس از بازدید دستگاه در محل گمرک یا سایت که تمام صفحات آن مهر شرکت بازرسی را داشته باشد.
- تهیه عکس و فیلم از قسمت های مختلف مولد از جمله پلاک و …
- انجام بروسکوپی دستگاه شامل منیفولد دود، منیفولد هوا، اگزوز، توربو شارژر، ورودی آب، خروجی آب، سنسورهای T، شمع‌ها، سر سوپاپ‌ها، تاج پیستون، داخل سیلندر (دارای فیلم بروسکوپی از لحظه پلاک دستگاه تا آخر آن منقطع نباشد).
فروش برق به شبکه
- (امکان فروش برق به مشترکین در قالب قرارداد دوجانبه نیز فراهم میباشد.)
- انرژی الکتریکی تولیدی مولدها بر اساس آخرین نرخ اعلامی سال جاری ۶۵۳۷.۹۶ ریال بازای هر کیلووات ساعت خریداری شده و قرارداد خرید تضمینی تا ۵ سال منعقد خواهد گردید.
- درآمد ناخالص ماهانه برق مولد برای تولید ۱ مگاوات بر اساس ۸۲۰۰ ساعت کارکرد در سال: ۴۴۶۷۶۰۰۰۰ تومان در ماه میباشد.
استفاده از حرارت مولد در فرآیندهای تولید محصول یا کاهش مصرف سوخت
استفاده از حرارت مولد با توجه به پتانسیل های منطقه برای بهره گیری از حرارت برآورد میشود. معمولا از حرارت مولدها در فرآیندهای زیر استفاده میشود:
- تولید گازکربنیک از دود مولد (۲۰۰ کیلوگرم در ساعت بازای ۱ مگاوات)
- تولید آب مقطر
- تولید برودت در چیلر جذبی و تزریق به سردخانه (۳۰۰ تن تبرید بازای هر ۱ مگاوات)
- تزریق گرما و گازکربنیک به گلخانه ها برای تسریع روند رشد
- تولید آب گرم برای استخرها و مصرف ساختمان (۷۰ مترمکعب در ساعت بازای هر ۱ مگاوات)
انتخاب مولد :
استفاده از موتورهای گازی در نیروگاه های تولید پراکنده با توجه به شاخصه های فنی مطلوب نظیر راندمان بالا، صرفه اقتصادی، عمر طولانی، سرعت بارگیری، پایین بودن آلاینده های زیست محیطی، هزینه پایین تعمیر ، نگهداری و… با استقبال زیادی روبرو شده است.
جهت مشاهده مشخصات فنی ژنراتورهای گازی کلیک کنید
