زمین کردن نقطه صفر ژنراتورها : چرا و چگونه؟

در صنعت برق، یکی از موضوعات مهم و حیاتی که باید به آن توجه شود، زمین کردن یا “ارتینگ” سیستم‌های الکتریکی است. زمین کردن نقطه صفر ژنراتورها یکی از روش‌های رایج برای افزایش ایمنی و بهبود عملکرد سیستم‌های الکتریکی می‌باشد. در این مقاله قصد داریم به چیستی، اهمیت و روش‌های زمین کردن نقطه صفر ژنراتورها بپردازیم.

نقطه صفر ژنراتور چیست؟

ژنراتورها به عنوان یکی از اجزای اصلی تولید برق، جریان الکتریکی را تولید می‌کنند. این جریان از طریق سیم‌های فاز و نول منتقل می‌شود. نقطه صفر (یا نول) جایی است که تمام ولتاژها نسبت به آن اندازه‌گیری می‌شوند. در ژنراتورهای سه‌فاز، نقطه صفر معمولاً در مرکز اتصال ستاره قرار دارد. این نقطه به عنوان مرجع ولتاژ عمل کرده و نقش کلیدی در تعادل سیستم ایفا می‌کند.

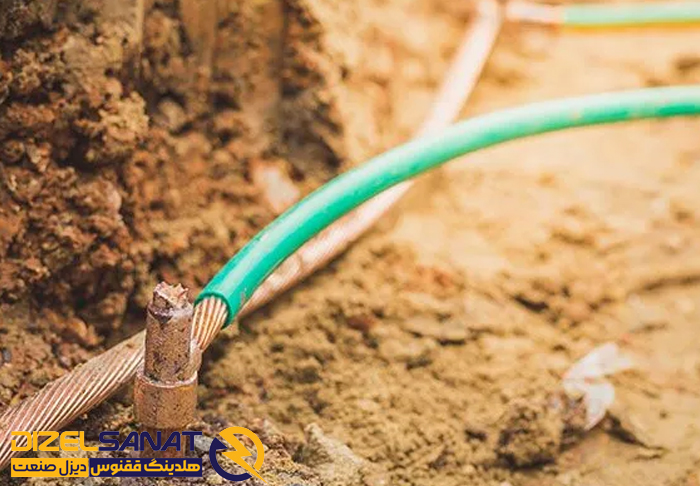

نقطه صفر ژنراتور

 چرا زمین کردن نقطه صفر ژنراتورها ضروری است؟

افزایش ایمنی:

یکی از اهداف اصلی زمین کردن نقطه صفر، حفاظت از افراد و تجهیزات در برابر خطرات ناشی از برق‌گرفتگی یا اضافه‌ولتاژ است. در صورت بروز خطا (مانند اتصال کوتاه یا نشت جریان)، زمین کردن نقطه صفر مسیر امنی برای جریان خطا فراهم می‌کند و از آسیب به تجهیزات و خطرات جانی جلوگیری می‌کند.

پایداری سیستم:

زمین کردن نقطه صفر به تعادل ولتاژها در سیستم کمک می‌کند. این امر به ویژه در سیستم‌های سه‌فاز که نیاز به تقارن ولتاژ دارند، اهمیت دارد.

کاهش اضافه‌ولتاژ:

در شرایطی مانند برخورد صاعقه یا بروز خطاهای القایی، ولتاژهای اضافی ممکن است به سیستم وارد شوند. زمین کردن نقطه صفر می‌تواند این ولتاژهای اضافه را تخلیه کرده و از آسیب به تجهیزات جلوگیری کند.

تشخیص سریع خطاها:

با زمین کردن مناسب، خطاها سریع‌تر شناسایی می‌شوند و سیستم حفاظتی می‌تواند با سرعت بیشتری وارد عمل شود.

نوشته های مشابه

 روش‌های زمین کردن نقطه صفر ژنراتورها

زمین کردن نقطه صفر ژنراتورها بسته به نوع سیستم و نیازهای عملیاتی به روش‌های مختلفی انجام می‌شود. برخی از رایج‌ترین روش‌ها عبارتند از:

زمین کردن مستقیم:

در این روش، نقطه صفر ژنراتور مستقیماً به زمین متصل می‌شود. این روش ساده‌ترین نوع زمین کردن است و معمولاً در سیستم‌های کوچک یا کم‌ولتاژ استفاده می‌شود.

زمین کردن با مقاومت:

در این روش، یک مقاومت بین نقطه صفر و زمین قرار داده می‌شود. این کار باعث محدود شدن جریان خطا شده و از آسیب به تجهیزات جلوگیری می‌کند. این روش معمولاً در سیستم‌های فشار متوسط و نیروگاهی  کاربرد دارد.

زمین کردن با راکتانس:

در این روش، از یک راکتانس (سلف) برای اتصال نقطه صفر به زمین استفاده می‌شود. این روش نیز جریان خطا را کنترل کرده و بیشتر در سیستم‌های نیروگاهی برای ارت کردن نوترال دیزل ژنراتور یا ترانس و ارت حفاظتی تجهیزات الکتریکی  استفاده می‌شود.

زمین کردن با ترانسفورماتور زمین:

در برخی موارد، از یک ترانسفورماتور خاص برای زمین کردن استفاده می‌شود که به آن “ترانسفورماتور زیگزاگ” نیز گفته می‌شود. این روش معمولاً در سطح فشار متوسط و فشار قوی  کاربرد دارد.

زمین کردن نقطه صفر دیزل ژنراتورها بوسیله مقاومت

زمین کردن نقطه صفر دیزل ژنراتورها با استفاده از مقاومت یک روش معمول برای حفاظت و کاهش خطرات ناشی از جریان‌های نشتی یا اتصال کوتاه است. در این روش، یک مقاومت به نقطه صفر ژنراتور متصل می‌شود تا جریان‌های خطا محدود شوند و از آسیب به تجهیزات و سیستم جلوگیری شود.

مزایای این روش شامل موارد زیر است:

کاهش جریان خطا: با استفاده از مقاومت، جریان‌های خطای زمین محدود می‌شوند که این امر به کاهش آسیب به تجهیزات کمک می‌کند.

افزایش ایمنی: این روش خطرات ناشی از برق‌گرفتگی را کاهش داده و ایمنی پرسنل را تضمین می‌کند.

پایداری سیستم: با کنترل جریان‌های نشتی، عملکرد سیستم پایدارتر می‌شود.

برای اجرای این روش، باید مقدار مقاومت به دقت محاسبه شود تا با مشخصات ژنراتور و نیازهای سیستم هماهنگ باشد. همچنین، نصب صحیح و نظارت منظم بر عملکرد سیستم ضروری است تا از کارایی و ایمنی آن اطمینان حاصل شود.

 نکات مهم در طراحی سیستم زمین

انتخاب روش مناسب:

انتخاب روش مناسب برای زمین کردن بستگی به نوع ژنراتور، سطح ولتاژ و نیازهای عملیاتی دارد.

کیفیت مواد:

استفاده از مواد با کیفیت بالا (مانند کابل‌ها و الکترودهای زمین) برای اطمینان از عملکرد صحیح سیستم ضروری است.

نگهداری دوره‌ای:

سیستم زمین باید به طور منظم بررسی و نگهداری شود تا از عدم وجود مشکل اطمینان حاصل شود.

رعایت استانداردها:

طراحی و اجرای سیستم زمین باید مطابق با استانداردهای بین‌المللی (مانند IEEE یا IEC) انجام گیرد.

 نتیجه‌گیری

زمین کردن نقطه صفر ژنراتورها یک بخش اساسی از طراحی و بهره‌برداری ایمن و کارآمد سیستم‌های الکتریکی است. این فرآیند نه تنها ایمنی افراد و تجهیزات را تضمین می‌کند، بلکه عملکرد پایدار و مطمئن سیستم را نیز فراهم می‌آورد. با توجه به اهمیت این موضوع، توصیه می‌شود که طراحی و اجرای سیستم‌های زمین توسط متخصصان مجرب انجام شده و مطابق با استانداردهای معتبر باشد.

با رعایت اصول صحیح زمین کردن، می‌توان خطرات احتمالی را کاهش داده و بهره‌وری سیستم را به حداکثر رساند.
