رله حفاظت ژنراتور: اهمیت و عملکرد
ژنراتورها به عنوان یکی از اجزای حیاتی سیستم‌های تولید برق، نقش بسیار مهمی در تأمین انرژی الکتریکی ایفا می‌کنند. با توجه به حساسیت و اهمیت عملکرد صحیح ژنراتورها، حفاظت از آن‌ها در برابر آسیب‌های احتمالی امری ضروری است. یکی از ابزارهای کلیدی در این زمینه، رله‌های حفاظتی هستند که به طور خاص برای حفاظت از ژنراتورها طراحی شده‌اند. در این مقاله، به بررسی عملکرد، انواع، و اهمیت رله حفاظت ژنراتور می‌پردازیم.
رله حفاظت ژنراتور چیست؟
رله حفاظت ژنراتور یک دستگاه الکتریکی است که برای شناسایی شرایط غیرعادی یا خطاهای الکتریکی در ژنراتور طراحی شده است. این دستگاه با تشخیص سریع مشکلات، اقدام به ارسال سیگنال برای قطع مدار یا انجام اقدامات حفاظتی دیگر میکند. هدف اصلی رله‌های حفاظتی، جلوگیری از آسیب به تجهیزات و کاهش خطرات احتمالی برای سیستم و کاربران است.
نوشته های مشابه
اهمیت استفاده از رله‌های حفاظتی
ژنراتورها به دلیل ارزش بالای اقتصادی و نقش کلیدی در تأمین برق، نیازمند حفاظت ویژه‌ای هستند. برخی از دلایل اهمیت استفاده از رله‌های حفاظتی عبارتند از:
جلوگیری از آسیب‌های جدی: خطاهای الکتریکی مانند اتصال کوتاه، اضافه جریان یا اضافه ولتاژ می‌توانند به ژنراتور آسیب جدی وارد کنند. رله‌های حفاظتی با شناسایی سریع این مشکلات، مانع از گسترش آسیب‌ها می‌شوند.
افزایش عمر مفید ژنراتور: حفاظت مناسب از ژنراتور باعث کاهش استهلاک و افزایش عمر مفید آن می‌شود.
حفظ پایداری سیستم برق: خطاهای ژنراتور می‌توانند باعث اختلال در کل سیستم برق شوند. رله‌های حفاظتی با قطع سریع مدارهای معیوب، از گسترش اختلالات جلوگیری می‌کنند.

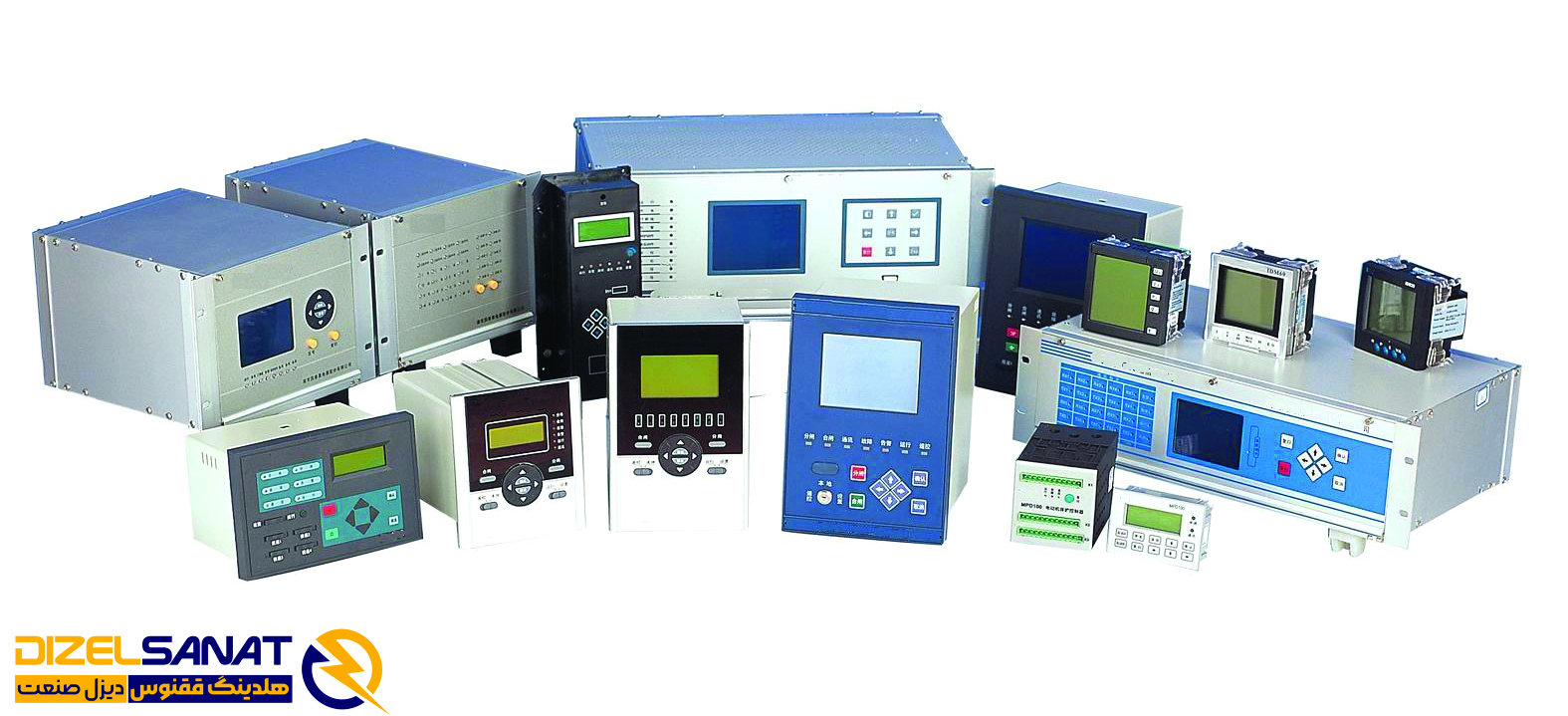

انواع رله‌های حفاظت ژنراتور
رله‌های حفاظتی بسته به نوع خطاها و شرایطی که باید شناسایی کنند، به انواع مختلفی تقسیم می‌شوند. برخی از مهمترین آن‌ها عبارتند از:
رله‌های اضافه بار (Overload Relay): این رله‌ها از ژنراتور در برابر بار بیش از حد محافظت می‌کنند.
رله‌های کاهش ولتاژ (Under Voltage Relay): این رله‌ها براساس ولتاژ ورودی به رله عمل میکند و در صورت کاهش ولتاژ به زیر سطح مشخص، ژنراتور را خاموش می‌کنند.
رله‌های اضافه ولتاژ (Over Voltage Relay): این رله‌ها در صورت افزایش ولتاژ به بالای سطح مشخص، از ژنراتور محافظت می‌کنند.
رله‌های قطع اتصال زمین (Earth Fault Relay): این رله‌ها در صورت بروز اتصال زمین، ژنراتور را قطع می‌کنند.
رله‌های دما (Temperature Relay): این رله‌ها دمای موتور و سیستم خنک کننده را کنترل کرده و در صورت افزایش دما به حد خطرناک، سیستم را خاموش می‌کنند.
رله‌های فرکانس (Frequency Relay): این رله‌ها فرکانس خروجی ژنراتور را کنترل می‌کنند و در صورت تغییرات غیرمجاز، اقدام به قطع یا هشدار می‌کنند.
رله‌های عدم تعادل فاز (Phase Failure Relay): این رله‌ها برای شناسایی عدم تعادل در فازهای برق ورودی و قطع کردن سیستم در صورت بروز مشکل استفاده می‌شوند.
رله سنکرونیزاسیون (Synchronization Relay): این رله برای اطمینان از همزمانی ژنراتور با شبکه برق استفاده می‌شود.
رله دیفرانسیل (Differential Relay): این رله تغییرات غیرعادی در جریان ورودی و خروجی ژنراتور را شناسایی کرده و در صورت نیاز عمل میکند.
انواع برند های معتبر دیزل ژنراتور و ژنراتور گازی در مجموعه دیزل ژنراتور
نحوه عملکرد رله‌های حفاظتی
رله‌های حفاظتی معمولاً با استفاده از سنسورها و ترانسفورماتورها، پارامترهای مختلفی مانند جریان، ولتاژ، توان، و فرکانس را اندازه‌گیری می‌کنند.
یکی از مهمترین حفاظت هایی که در یک سیستم وجود دارد حفاظت اتصال کوتاه و اضافه جریان ونشتی زمین میباشد و در صورتی که مقادیر اندازه‌گیری شده از محدوده مجاز خارج شوند، رله‌ها به صورت خودکار فرمان قطع مدار یا اقدامات دیگر را صادر می‌کنند.
به عنوان مثال، اگر جریان عبوری از ژنراتور بیش از حد مجاز باشد، رله اضافه جریان فعال شده و مدار را قطع میکند تا از آسیب به سیم‌پیچ‌ها و تجهیزات جلوگیری شود.
انواع فرمان رله در صورت تشخیص خطا
فرمان Warning (هشدار)
این فرمان به معنای هشدار به اپراتور یا سیستم است که یک وضعیت غیرعادی شناسایی شده است، اما هنوز در سطح خطرناک نیست.
فرمان Shut Down (خاموش کردن)
این فرمان به معنای خاموش کردن فوری سیستم یا تجهیزات به دلیل شرایط خطرناک است.
فرمان breaker open and cooldown
این فرمان در ابتدا کلید ژنراتور را قطع میکند و بعد از خنک سازی، ژنراتور را خاموش میکند.
اصول کلی در تنظیم رله‌های حفاظتی
برای انجام تنظیمات صحیح رله ، رعایت برخی اصول کلی ضروری است:
مطالعه دقیق سیستم: قبل از هرگونه تنظیم، باید مشخصات فنی تجهیزات و نیازمندی‌های سیستم به دقت بررسی شوند.
هماهنگی بین رله‌ها: تمامی رله‌ها باید به گونه‌ای تنظیم شوند که هماهنگی لازم بین آن‌ها برقرار باشد. این هماهنگی برای جلوگیری از عملکرد ناهماهنگ و قطع غیرضروری بخش‌های مختلف شبکه ضروری است.
آزمایش و کالیبراسیون: پس از انجام تنظیمات، باید عملکرد رله‌ها آزمایش شده و در صورت نیاز کالیبره شوند.
بازنگری دوره‌ای: با توجه به تغییر شرایط عملیاتی یا ارتقاء تجهیزات، تنظیمات رله‌ها باید به‌صورت دوره‌ای بازنگری شوند.
نکات مهم در انتخاب رله حفاظتی
برای انتخاب رله مناسب جهت حفاظت از ژنراتور، باید به نکات زیر توجه کرد:
ظرفیت ژنراتور: رله باید با ظرفیت و مشخصات فنی ژنراتور سازگار باشد.
نوع خطاهای محتمل: نوع خطاهایی که ممکن است در سیستم رخ دهد باید در نظر گرفته شود.
سرعت عملکرد: رله باید توانایی تشخیص سریع خطاها را داشته باشد تا از گسترش آسیب‌ها جلوگیری کند.
قابلیت تنظیم: رله باید قابلیت تنظیم پارامترها بر اساس نیازهای سیستم را داشته باشد.
نتیجه‌گیری
رله‌های حفاظت ژنراتور یکی از اجزای حیاتی در سیستم‌های تولید برق هستند که نقش مهمی در حفظ ایمنی و پایداری تجهیزات ایفا می‌کنند. انتخاب و استفاده صحیح از این تجهیزات نه تنها باعث افزایش عمر مفید ژنراتور می‌شود، بلکه خطرات ناشی از خطاهای الکتریکی را نیز به حداقل می‌رساند. بنابراین، آگاهی از انواع و عملکرد این رله‌ها برای مهندسان و تکنسین‌های برق امری ضروری است.
