نحوه انتخاب رله حفاظتی مناسب برای تابلو برق و دیزل ژنراتور

در صنعت برق، به‌ویژه در سیستم‌های تابلو برق و دیزل ژنراتور، رله‌های حفاظتی نقش کلیدی در حفظ ایمنی و پایداری تجهیزات دارند. انتخاب صحیح این رله‌ها می‌تواند از بروز خسارات جبران‌ناپذیر جلوگیری کند، عمر مفید دستگاه‌ها را افزایش دهد و هزینه‌های تعمیر و نگهداری را کاهش دهد. در این مقاله به بررسی جامع و گام‌به‌گام روش‌های انتخاب رله حفاظتی تابلو برق و دیزل ژنراتور می‌پردازیم.

رله حفاظتی چیست و چرا اهمیت دارد؟

رله حفاظتی یک دستگاه الکترونیکی یا الکترومکانیکی است که وظیفه تشخیص شرایط غیرعادی در شبکه برق مانند اضافه‌بار، اتصال کوتاه، افزایش یا کاهش ولتاژ و جریان را برعهده دارد. زمانی که رله این شرایط را شناسایی می‌کند، فرمان قطع مدار را به کنتاکتور یا کلید اصلی صادر می‌کند تا از آسیب به تجهیزات جلوگیری شود.

در تابلو برق و دیزل ژنراتور، این حفاظت اهمیت بیشتری پیدا می‌کند، زیرا هرگونه خطا می‌تواند منجر به خاموشی ناگهانی، آسیب به موتور و ژنراتور یا حتی خطرات جانی شود.

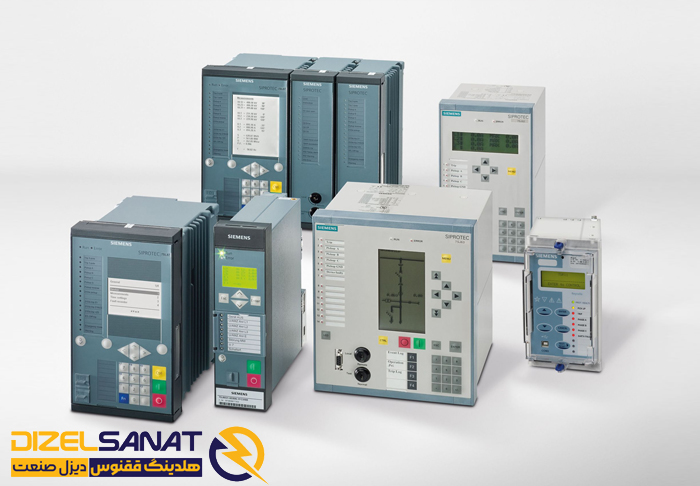

انواع رله‌های حفاظتی و کاربردشان

پیش از انتخاب رله، شناخت انواع آن ضروری است:

• رله اضافه‌بار (Overload Relay): حفاظت در برابر جریان‌های بالاتر از ظرفیت مجاز که می‌تواند به موتور آسیب بزند.
• رله جریان (Overcurrent Relay): برای تشخیص جریان‌های زیاد یا اتصال کوتاه استفاده می‌شود.
• رله ولتاژ (Undervoltage/Overvoltage Relay): محافظت در برابر نوسانات ولتاژ.
• رله دیفرانسیل (Differential Relay): تشخیص خطاهای داخلی در ترانسفورماتورها و ژنراتورها.
• رله جریان نشتی (Earth Fault Relay): شناسایی جریان‌های نشتی به زمین برای جلوگیری از برق‌گرفتگی و آسیب به تجهیزات.

هر کدام از این رله‌ها وظیفه خاص خود را دارند و انتخاب مناسب آنها به نوع و مشخصات تجهیزات بستگی دارد.

مراحل انتخاب رله حفاظتی مناسب

شناخت دقیق مشخصات تجهیزات و بارها

اولین قدم، شناخت کامل ویژگی‌های تابلو برق و دیزل ژنراتور است؛ مانند توان ژنراتور، نوع موتور، جریان نامی، ولتاژ کاری و شرایط کاری محیطی. این اطلاعات کمک می‌کند تا رله‌ای با قابلیت‌های هماهنگ با دستگاه انتخاب شود.

تعیین نوع حفاظت مورد نیاز

بسته به شرایط کاری و مخاطرات احتمالی، باید نوع رله حفاظتی مشخص شود. مثلاً برای موتورهای بزرگ، رله اضافه‌بار اهمیت دارد؛ برای ژنراتورهای بزرگ، رله دیفرانسیل و جریان نشتی ضروری است.

انتخاب رله با رنج جریان و ولتاژ مناسب

هر رله حفاظتی دارای محدوده عملکرد خاصی است. این محدوده باید متناسب با جریان و ولتاژ کاری تجهیزات باشد. انتخاب رله با رنج نامناسب، یا باعث عمل نکردن به موقع می‌شود یا باعث قطع‌های بی‌مورد.

بررسی قابلیت تنظیم حساسیت و تأخیر زمانی

رله‌های حفاظتی معمولاً دارای قابلیت تنظیم حساسیت و تأخیر زمانی هستند. این ویژگی‌ها برای جلوگیری از قطع‌های ناخواسته در نوسانات کوتاه‌مدت یا جریان‌های گذرا اهمیت دارد. باید رله‌ای انتخاب شود که امکان تنظیم دقیق این پارامترها را داشته باشد.

انتخاب رله‌های دیجیتال یا آنالوگ بر اساس نیاز

رله‌های دیجیتال (هوشمند) امکان تنظیمات بیشتر، دقت بالاتر و ارتباط با سیستم‌های مانیتورینگ را فراهم می‌کنند. در سیستم‌های پیشرفته‌تر بهتر است از رله‌های دیجیتال استفاده شود، اما در مواردی که سادگی و هزینه اهمیت دارد، رله‌های الکترومکانیکی یا آنالوگ مناسب‌ترند.

توجه به استانداردها و گواهی‌های کیفی

رله حفاظتی باید دارای تأییدیه‌های استانداردهای بین‌المللی مانند IEC، IEEE و استانداردهای ملی باشد. این موضوع تضمین‌کننده کیفیت و عملکرد صحیح رله در شرایط سخت است.

نوشته های مشابه

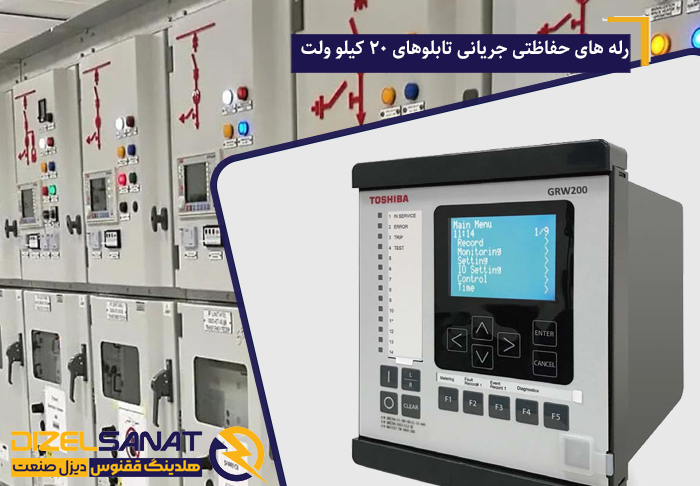

رله های حفاظتی جریانی تابلوهای ۲۰ کیلو ولت

کاربرد رله های حفاظتی ۲۰ کیلو ولت در تابلوهای mv

در رابطه با رله های حفاظتی میتوان به رله های حفاظتی تابلو های ۲۰ کیلو ولت اشاره نمود که کاربرد قابل توجهی در سنکرون و بهره برداری دیزل ژنراتور در سطح ولتاژ mv  دارد

رله‌های حفاظتی در تابلوهای ۲۰ کیلوولت (یا به‌طور کلی تابلوهای فشار متوسط) نقش بسیار حیاتی در حفاظت از تجهیزات و تضمین ایمنی سیستم‌های قدرت ایفا می‌کنند. در ادامه، کاربردهای اصلی این رله‌ها توضیح داده شده‌اند:

حفاظت از تجهیزات در برابر خطاها

رله‌های حفاظتی برای تشخیص و پاسخ سریع به خطاهای الکتریکی استفاده می‌شوند. برخی از این خطاها عبارت‌اند از:

• اتصال کوتاه (Short Circuit)
• اضافه بار (Overload)
• جریان نشتی به زمین یا خطای زمین (Earth Fault)
• افزایش یا کاهش ولتاژ (Over/Under Voltage)
• نوسانات فرکانس (Over/Under Frequency)

جداسازی بخش معیوب از سیستم

در صورت بروز خطا، رله حفاظتی دستور قطع را به کلید (کلید قدرت یا سکسیونر موتوردار) صادر می‌کند تا قسمت آسیب‌دیده از بقیه شبکه جدا شود و مانع گسترش خطا شود.

پیشگیری از آسیب به ترانسفورماتورها و کابل‌ها

با تشخیص افزایش جریان یا دمای غیرمجاز، رله‌ها از تجهیزات گران‌قیمت مانند ترانسفورماتورها، کابل‌های قدرت و موتورها محافظت می‌کنند.

حفاظت دیفرانسیلی (Differential Protection)

برای ترانسفورماتورها یا باس‌بارها، رله‌های دیفرانسیلی جریان ورودی و خروجی را مقایسه می‌کنند و در صورت اختلاف قابل توجه، سیستم را قطع می‌کنند.

هماهنگی حفاظتی (Selectivity/Coordination)

تنظیم دقیق رله‌ها باعث می‌شود فقط نزدیک‌ترین رله به محل خطا عمل کند و بقیه سیستم در مدار باقی بماند. این کار به پایداری شبکه کمک می‌کند.

نکات کلیدی در انتخاب رله حفاظتی برای دیزل ژنراتور

• هماهنگی رله با سیستم کنترل ژنراتور: رله باید بتواند با سیستم‌های کنترل دیزل ژنراتور هماهنگ شود و فرمان‌های لازم را منتقل کند.
• مقاومت در برابر شرایط محیطی: دیزل ژنراتورها معمولاً در شرایط سخت و محیط‌های صنعتی کار می‌کنند، پس رله باید مقاوم در برابر دما، رطوبت و لرزش باشد.
• امکان تشخیص خطاهای مختلف: رله باید قادر باشد انواع خطاها مانند اتصال کوتاه، اضافه بار، نوسانات ولتاژ و جریان نشتی را به‌درستی شناسایی کند.
• پشتیبانی از قابلیت مانیتورینگ و گزارش‌گیری: امکان اتصال به سیستم‌های نظارتی برای ثبت و تحلیل خطاها.
